QXW

型号：

QXW

描述：

小型铝电解电容器[ MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS ]

品牌：

RUBYCON[ RUBYCON CORPORATION ]

页数：

2 页

PDF大小：

100 K

下载PDF手册

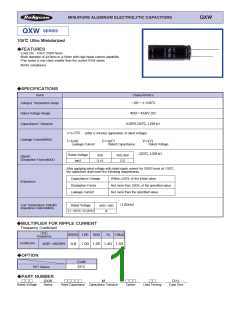

MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS
QXW
SERIES
QXW
105℃ Ultra Miniaturized
◆FEATURES
・Load Life : 105℃ 2000 hours.
・Body diameter ofφ10mm toφ18mm with high ripple current capability.
・This series is one class smaller than the current KXW series.
・RoHS compliance.
◆SPECIFICATIONS
Items
Characteristics
Category Temperature Range
Rated Voltage Range
－25～＋105℃
400～450V.DC
Capacitance Tolerance
±20％（20℃，120Hz）
I＝3 CV
(After 5 minutes application of rated voltage)
Leakage Current(MAX)
I＝(μA)
C＝(μF)
V＝(V)
Leakage Current
Rated Capacitance
Rated Voltage
（20℃，120Hz）
Rated Voltage
tanδ
400
0.15
420,450
0.2
(tanδ)
Dissipation Factor(MAX)
After applying rated voltage with rated ripple current for 2000 hours at 105℃,
the capacitors shall meet the following requirements.
Capacitance Change
Dissipation Factor
Leakage Current
Within ±20％ of the initial value.
Endurance
Not more than 200％ of the specified value.
Not more than the specified value.
（120Hz）
Low Temperature Stability
Impedance Ration(MAX)
Rated Voltage
400～450
Z（－25℃）/Z（20℃）
8
◆MULTIPLIER FOR RIPPLE CURRENT
ꢀFrequency Coefficient
（Hz）
60(50) 120 500
Frequency
1k 10k≦
Coefficient
400～450WV 0.8 1.00 1.25 1.40 1.50
◆OPTION
Code
EFC
PET Sleeve
◆PART NUMBER
□□□
QXW
□□□□□
Ｍ
□□□
□□
D×L
Rated Voltage
Series
Rated Capacitance Capacitance Tolerance
Option
Lead Forming
Case Size
MINIATURE ALUMINUM ELECTROLYTIC CAPACITORS
QXW
◆DIMENSIONS
(mm)
SLEEVE(PET)
φd
φD
φd
F
10
12.5
14.5
2.0
16
18
0.6
5.0
0.8
7.5
α
L+αMAX
φD+0.5MAX
15MIN
4MIN
◆STANDARD SIZE
Rated
Rated
Size
φD×L
（㎜）
Rated
Rated
Size
φD×L
（㎜）
Rated Ripple Current
(A r.m.s.105℃,120Hz)
Rated Ripple Current
(A r.m.s.105℃,120Hz)
Voltage Capacitance
Voltage Capacitance
（V.DC）
（μF）
（V.DC）
（μF）
33
39
47
56
56
68
82
82
100
100
100
120
120
150
150
150
180
180
220
33
39
47
56
56
68
82
82
100
100
100
120
120
120
150
150
180
180
220
10×30
10×35
10×40
0.33
0.37
0.43
0.48
0.47
0.54
0.62
0.61
0.73
0.70
0.71
0.79
0.80
0.94
0.92
0.89
1.08
1.06
1.20
0.32
0.36
0.41
0.49
0.46
0.53
0.63
0.60
0.71
0.72
0.69
0.81
0.78
0.80
0.94
0.92
1.05
1.04
1.22
27
33
39
47
47
56
68
68
82
10×30
10×35
10×40
10×45
12.5×30
12.5×35
12.5×40
14.5×31.5
12.5×45
14.5×35
16×31.5
14.5×40
16×35
14.5×50
16×40
18×31.5
16×50
18×40
18×45
0.30
0.34
0.39
0.44
0.43
0.49
0.56
0.56
0.63
0.63
0.64
0.72
0.73
0.85
0.82
0.80
0.98
0.97
1.09
1.22
10×45
12.5×30
12.5×35
12.5×40
14.5×31.5
12.5×50
14.5×35
16×31.5
14.5×40
16×35
14.5×50
16×40
18×31.5
16×50
18×40
18×45
10×30
10×35
10×40
10×50
12.5×30
12.5×35
12.5×45
14.5×31.5
12.5×50
14.5×40
16×31.5
14.5×45
16×35
18×31.5
16×45
18×35
16×50
18×40
400
450
82
82
100
100
120
120
120
150
150
180
220
18×50
420
18×50
