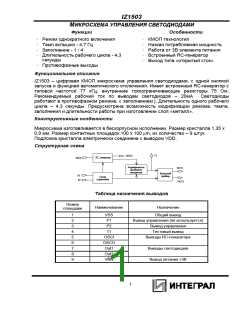

IZ1503
МИКРОСХЕМА УПРАВЛЕНИЯ СВЕТОДИОДАМИ
Функции
Особенности
· Режим однократного включения
· Темп вспышки - 4,7 Гц
· Заполнение - 1 / 4
· КМОП технология
· Низкая потребляемая мощность
· Работа от 3В элемента питания
· Встроенный RC-генератор
· Выход типа «открытый сток»
· Длительность рабочего цикла - 4,3
секунды
· Противофазные выходы
Функциональное описание
IZ1503 – цифровая КМОП микросхема управления светодиодами, с одной кнопкой
запуска и функцией автоматического отключения. Имеет встроенный RC-генератор с
типовой частотой 77 кГц, внутренние токоограничивающие резисторы 75 Ом.
Рекомендуемый рабочий ток по выводам светодиодов – 20мА
Светодиоды
работают в противофазном режиме, с заполнением ј. Длительность одного рабочего
цикла – 4,3 секунды. Предусмотрена возможность модификации режима, темпа,
заполнения и длительности работы при изготовлении слоя «металл».
Конструктивные особенности
Микросхема изготавливается в бескорпусном исполнении. Размер кристалла 1,35 x
0,9 мм. Размер контактных площадок 100 x 100 µm, их количество – 9 штук.
Подложка кристалла электрически соединена с выводом VDD.
Структурная схема
T1
OSCO
RC_генератор
OSCI
Формирователь
временных
интервалов
OUT1
OUT2
Выходной
драйвер
P1
P2
Схема
управления
Таблица назначения выводов
Номер
площадки
Наименование
Назначение
Общий вывод
1
2
3
4
5
6
7
8
9
VSS
P1
P2
Вывод управления (не используется)
Вывод управления
T1
Тестовый вывод
OSCI
OSCO
Out1
Out2
VÑÑ
Выводы RC-генератора
Выводы светодиодов
Вывод питания +3В
