MZTTC2

型号：

MZTTC2

描述：

陶瓷谐振器[ Ceramic Resonator ]

品牌：

MMD[ MMD COMPONENTS ]

页数：

2 页

PDF大小：

211 K

下载PDF手册

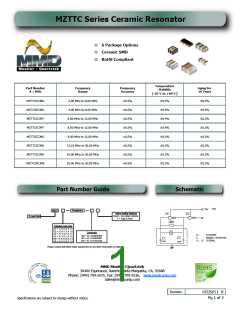

MZTTC Series Ceramic Resonator
 6 Package Options
 Ceramic SMD
 RoHS Compliant
Temperature
Stability
(-25°C to +85°C)
Part Number
ꢀ = MHz
Frequency
Range
Frequency
Accuracy
Aging for
10 Years
MZTTCCMG
MZTTCRMG
MZTTCSMT
MZTTCVMT
MZTTCEMG
MZTTCSMX
MZTTCVMX
MZTTCWMX
2.00 MHz to 8.00 MHz
4.00 MHz to 8.00 MHz
6.00 MHz to 13.00 MHz
8.00 MHz to 13.00 MHz
8.00 MHz to 12.00 MHz
13.01 MHz to 50.00 MHz
16.00 MHz to 50.00 MHz
20.00 MHz to 50.00 MHz
±0.5%
±0.5%
±0.5%
±0.5%
±0.5%
±0.5%
±0.5%
±0.5%
±0.3%
±0.3%
±0.4%
±0.4%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
±0.3%
Part Number Guide
Schematic
VDD: +5V
Frequency
MZTT
Value Added Options
Blank = No Added Options
T = Tape & Reel
IC
1MO
IC
3 Lead Part
Package Case Size
CC = 7.4 X 3.4 X 1.8
CE = 3.2 X 1.3 X 1.0
CS = 4.7 X 4.1 X 1.7
CV = 3.7 X 3.1 X 1.6
CW = 2.5 X 2.0 X 1.2
CR = 4.5 X 2.0 X 1.2
Schematic
IC
X
TC4069UBP
CERAMIC RESONATOR
MG = IC: TC4069UBP
MT = IC: TC4069UBP
MX = IC: TC74HCU04
C2
15pF
C1
C1, C2 INTERNAL
15pF
Please Consult with MMD Sales Department for any other Parameters or Options
MMD Monitor/Quartztek
30400 Esperanza, Rancho Santa Margarita, CA, 92688
Phone: (949) 709-5075, Fax: (949) 709-3536, www.mmdcomp.com
Sales@mmdcomp.com
Revision:
07/29/11 H
Pg 1 of 2
Specifications are subject to change without notice.
Package Dimensions
CC
CW
CE/CR
CS/CV
L
W
H
P1
P2
T
Model
4.5±0.2
2.0±0.2
1.2 MAX
0.8±0.2
0.8±0.2
1.5±0.2
CR
3.2±0.1
4.7±0.2
3.7±0.2
1.3±0.1
4.1±0.2
3.1±0.2
1.0 MAX
1.7±0.2
0.4±0.1
1.0±0.2
0.9±0.2
0.4±0.1
0.8±0.2
0.7±0.2
1.2±0.1
1.95±0.2
1.5±0.2
CE
CS
CV
1.6±0.2
LAND PATTERN DIMENSIONS
T3
Model
T1
T2
W
0.8±0.2
0.4±0.2
1.3±0.2
0.9±0.2
0.8±0.2
1.5±0.2
1.2±0.2
1.95±0.2
1.5±0.2
2.6±0.2
2.0±0.2
5.1±0.2
4.1±0.2
CR
CE
CS
CV
0.4±0.2
0.8±0.2
0.7±0.2
MMD Monitor/Quartztek
30400 Esperanza, Rancho Santa Margarita, CA, 92688
Phone: (949) 709-5075, Fax: (949) 709-3536, www.mmdcomp.com
Sales@mmdcomp.com
Revision:
07/29/11 H
Pg 2 of 2
Specifications are subject to change without notice.
