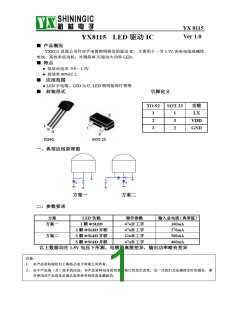

YX 8115
Ver 1.0
YX8115 LED 驱动 IC
■ 产品概况
YX8115 是我公司针对手电筒照明研发的驱动 IC，主要用于一节 1.5V 充电电池或碱性
电池。高效率低功耗，外围简单,可驱动大功率 LED。
■ 特点
● 低启动电压 0.9 ~ 1.5V
● 高效率 80%以上
■ 应用范围
● LED 手电筒，LED 头灯, LED 照明装饰灯等等
■ 封装形式
引脚定义
功能
LX
TO-92 SOT-23
1
2
3
1
3
2
VDD
GND
TO92
SOT-23
一、典型应用原理图
方案一
方案二
二：参数要求
方案
LED 负载
器件参数
输入总电流（典型值）
160mA
方案一
1 颗 Φ5LED
47uH 工字
47uH 工字
22uH 工字
47uH 工字
3 颗 Φ5LED 并联
5 颗 Φ5LED 并联
5 颗 Φ5LED 并联
270mA
方案二
560mA
460mA
以上数据均在 1.5V 电压下所测，电感量离散差异，输出功率略有差异
注意：
1、 本产品资料版权归上海裕芯电子有限公司所有；
2、 由于产品或（及）技术的改进，本产品资料包含的信息可能已经发生改变，这一点我们无法确保及时的通告，请
在使用该产品前务必确认您所参考的信息是最新的。
