WTC6M-SW

型号：

WTC6M-SW

品牌：

ETC[ ETC ]

页数：

6 页

PDF大小：

148 K

下载PDF手册

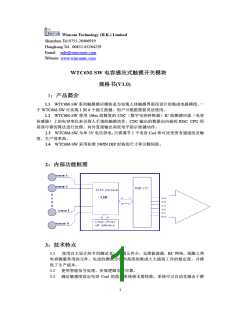

Wincom Technology (H.K.) Limited
Shenzhen Tel:0755-26406919
Hongkong Tel.. 00852-65264229
Email: info@wincomtc.com
Website: www.wincomtc.com
WTC6M-SW 电容感应式触摸开关模块
规格书(V1.0)
1：产品简介
1.1 WTC6M-SW 系列触摸感应模块是为实现人体触摸界面而设计的集成电路模组。一
个 WTC6M-SW 可实现 1 到 6 个独立按健，用户可根据需要灵活使用。
1.2 WTC6M-SW 使用 16bit 高精度的 CDC（数字电容转换器）IC 检测感应盘（电容
传感器）上的电容变化来识别人手指的触摸动作，CDC 输出的数据由内嵌的 RISC CPU 用
高效可靠的算法进行处理。向外直接输出高低电平指示按键动作。
1.3 WTC6M-SW 为单 5V 电压供电，只需调节 1 个电容 Csel 即可改变所有通道的灵敏
度，生产效率高。
1.4 WTC6M-SW 采用标准 24PIN DIP 封装的尺寸和引脚间距。
2：内部功能框图
3：技术特点
3.1
使用自主设计的专用测试 IC。外围元件少，无需振荡器，RC 网络，线圈之类
电容测量常用的元件。先进的测试方法和高度的集成大大提高工作的稳定度，并降
低了生产成本。
3.2 使用智能信号处理，决策逻辑非常可靠。
3.3 确定敏感度设定电容 Csel 的值后系统便无需校准。系统可以自动克服由于静
1
电放电，电磁干扰，温度变化，湿气和污染物在表面堆积带来的干扰，提供良好
的精确性和各种环境下的操作一致性。可 以 让您的产品进行长途运输并能在各种
环境下使用。
3.4 独特的自动漂移补偿算法在保证快速准确检测有效触摸动作的同时能够自动修
正由于长时间工作和环境条件改变带来的信号缓慢变化。
3.5 先进的相邻按键抑制算法（ Adjacent Key Suppression）有效的防止相邻按键的误
动作。用户可以使用间距较小的密集键盘（间距不小于 4mm）。
4 ： 产品引脚定义
管脚序号 管脚名称
用法 功能描述
1
RESERVEL NC
RESERVEL NC
不连
2
不连
3
RESERVEL NC
RESERVEL NC
RESERVEL NC
RESERVEL NC
不连
4
不连
5
不连
6
不连
7
SW5
SW4
SW3
SW2
SW1
SW0
I
I
I
I
I
I
触摸按键5（感应盘5）接口
触摸按键4（感应盘4）接口
触摸按键3（感应盘3）接口
触摸按键2（感应盘2）接口
触摸按键1（感应盘1）接口
触摸按键0（感应盘0）接口
8
9
10
11
12
2
13
14
15
16
17
18
19
20
21
22
23
24
GND
I
电源地
VCC
I
5V 电源输入
OUT0
OUT1
OUT2
OUT3
O
O
O
O
SW0 状态输出
SW1状态输出
SW2状态输出
SW3状态输出
RESERVEL NC
RESERVEL NC
不连
不连
OUT4
OUT5
RES
O
O
I
SW4状态输出
SW5状态输出
模组复位脚，已内置复位电路。无需外接元件
敏感度调整电容接口
CSEL
I
19，20 空引脚由 WTC6M-SW 内部使用，请不要接任何电路，以免影响摸组的内部特性
5：输出指示
当检测到感应盘上有有效触摸发生 WTC6M-SW 在 100ms 内输出相应感应盘通道的
状态，以便用户 MCU 进行处理。或直接驱动执行电路工作。
输出信号与传感器输入通道的关系如下图
6：敏感度设定
WTC6M-SW 的敏感度设定可以让用户使用各种厚度的隔离介质实现可靠，灵活的触摸
功能。
WTC6M-SW 的敏感度设定通过选择合适的电容 Csel 来实现。
6.1 用户可以根据自己的使用情况选择合适的电容 Csel，隔离介质越厚使用的 Csel 容量
越大，一 般建议在 0.01UF 和 0.05UF 之间由小到大地选择合适的电容。Csel 建议最好使用
温度系数小的百分之五精度涤纶电容。百分之十精度的涤纶电容也可使用。
6.2 建议用户在 Csel 上并排放置两个以上的焊盘以便精细调整 Csel 的值。
3
7：WTC6M-SW 的电源
WTC6M-SW 测量的是电容的微小变化，要 求电 源的 纹波和噪声要小，要注意避免由
电源串入的外界强干扰。尤其是应用于电磁炉，微波炉时，必须能有效隔离外部干扰及电压
突变，因此要求电源有较高稳定度。建议采用如图所示 78L05 组成的稳压线路。
7.1 PCB LAYOUT 时，该 78L05 电源组器件必须紧靠 WTC6M-SW Vcc 管脚。
7.2 78L05 及外围器件与 WTC6M-SW 必须放置在同一电路板上，并集中放置。杜绝
电源连接线过长带来噪声。
7.3 请将图中器件的共地单独连接成一独立群，再由一个点连接到整机的共地。（使用
星形一点接地）
7.4 在高噪声环境应用时，应避免高压(220V)、大电流、高频率操作的主板与触摸电
路板上下重叠安置。如无法避免，应尽量远离高压大电流的器件区域或在主板上加屏蔽。
7.5 在 PCB 排版时，建议预留电感 LI(1MH)焊盘，不同的应用可能不需要此电感。输
入 78L05 的电源，请注意纹波的大小，勿让纹波的彼谷低于 DC 8V。
8：WTC6M-SW 使用的电容传感器和 layout 建议
8.1
电容传感器可以是任何形状的导体，但要保证一定的平面面积。建
4
议使用直径大于 10mm 的圆形金属片或其他导体。
8.2 每个感应盘的面积应尽量保持相同,以确保灵敏度相同。
8.3 电容传感器应紧贴玻璃等绝缘面板,应使用弹性连接。常用的弹性连接方法有。
8.3.1 使用带弹簧的感应盘
8.3.2 用圆柱状导电橡胶进行弹性连接
8.3.3 将感应盘用进口强力双面胶粘在面板上，双面胶层不能太厚。
8.4 感应盘表面要平整，与面板之间要密贴不能隔空隙，若接触面无法实现密贴请用
导热硅脂等胶状物密封，保证与面板的结合面无空气间隙。
8.5 电容传感器与 WTC6M-SW 的引脚间的连线应尽量短和细（0.2~03mm），最好
能将 WTC6M-SW 放置在按键板上。连线的背面和周围 5mm 不要铺铜和放置其它回路，以
保证传感器有好的敏感度并避免误触发。
8.6 每个传感器和 WTC6M-SW 的连线应尽量长短一致，可以保证每个传感器的敏感
程度尽量一样。
9： 空置传感器通道的处理
WTC6M-SW 应用在少于 6 个键的场合时 SW5~SW0 会有空置不用的传感器通道。空置
通道不能悬空，请将空置通道并在一起后用一个 330 欧~1K 的上拉电阻与 WTC6M-SW 的
电源相连。
10:
技术参数
10.1 绝对最大值
WTC6M-SW 的绝对最大值如表 1 所示：
表 1
Rating
Symbol
Unit
VDD~GND
-0.5~+6.0
V
5
Vin (For all input)
Vout (For all output)
GND-0.3<Vin<VDD+0.3
GND<Vout<VDD
0~+70
V
V
Top（operating temperature）
℃
℃
Tst（storage temperature）
10.2 直流电气特性
-25~+100
WTC06M-BCD 的直流电气特性如表 2 所示：
表 2
Parameter
Sym.
Min.
Typ.
Max.
Unit
ConDItion
Operating Voltage
Operating current
VDD
Iop1
4.0
5.0
3.5
5.5
V
mA
11：WTC6M-SW 机械尺寸图：
