UZVP0545A

型号：

UZVP0545A

品牌：

DIODES[ DIODES INCORPORATED ]

页数：

1 页

PDF大小：

49 K

下载PDF手册

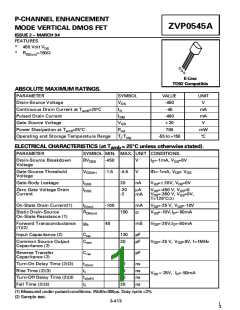

P-CHANNEL ENHANCEMENT
MODE VERTICAL DMOS FET
ISSUE 2 – MARCH 94
ZVP0545A
FEATURES
*
*
450 Volt VDS
RDS(on)=150Ω
D
G
S
E-Line
TO92 Compatible
ABSOLUTE MAXIMUM RATINGS.
PARAMETER
SYMBOL
VDS
VALUE
UNIT
V
Drain-Source Voltage
-450
-45
Continuous Drain Current at Tamb=25°C
Pulsed Drain Current
ID
mA
mA
V
IDM
-400
Gate Source Voltage
VGS
± 20
Power Dissipation at Tamb=25°C
Operating and Storage Temperature Range
Ptot
700
mW
°C
Tj:Tstg
-55 to +150
ELECTRICAL CHARACTERISTICS (at T
= 25°C unless otherwise stated).
amb
SYMBOL MIN. MAX. UNIT CONDITIONS.
PARAMETER
Drain-Source Breakdown
Voltage
BVDSS
-450
V
ID=-1mA, VGS=0V
Gate-Source Threshold
Voltage
VGS(th)
-1.5
-4.5
20
V
ID=-1mA, VDS= VGS
Gate-Body Leakage
IGSS
IDSS
nA
VGS=± 20V, VDS=0V
Zero Gate Voltage Drain
Current
-20
-2
VDS=-450 V, VGS=0
VDS=-360 V, VGS=0V,
T=125°C(2)
µA
mA
On-State Drain Current(1)
ID(on)
-100
40
mA
VDS=-25 V, VGS=-10V
VGS=-10V,ID=-50mA
Static Drain-Source
On-State Resistance (1)
RDS(on)
150
Ω
Forward Transconductance
(1)(2)
gfs
mS
VDS=-25V,ID=-50mA
Input Capacitance (2)
Ciss
120
20
pF
pF
Common Source Output
Capacitance (2)
Coss
VDS=-25 V, VGS=0V, f=1MHz
Reverse Transfer
Capacitance (2)
Crss
5
pF
Turn-On Delay Time (2)(3)
Rise Time (2)(3)
td(on)
tr
td(off)
tf
10
15
15
20
ns
ns
ns
ns
VDD≈-25V, ID=-50mA
Turn-Off Delay Time (2)(3)
Fall Time (2)(3)
(1) Measured under pulsed conditions. Width=300µs. Duty cycle ≤2%
(2) Sample test.
3-413
(
3
