6STD09SAR99E10X

型号：

6STD09SAR99E10X

品牌：

CONEC[ CONEC ELEKTRONISCHE BAUELEMENTE GMBH ]

页数：

2 页

PDF大小：

192 K

下载PDF手册
F
E
D
C
B
A

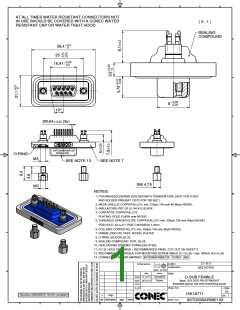

AT ALL TIMES WATER RESISTANT CONNECTORS NOT
IN USE SHOULD BE COVERED WITH A CONEC WATER
RESISTANT CAP OR WATER TIGHT HOOD.
( 5 : 1 )
SEALING
COMPOUND
D
D
0,3
39,4 +-
0
0,12
0,13
25+-
0,05
0,2
16,41 +-
0,02
0,23
8 +-
C
C
`
0,05
Ø0,64
(9x)
6STD09SAR99E10X
CONEC ABC
O-RING
M3
M3
SEE NOTE 7
SEE NOTE 13
SW 4,75
NOTES:
B
B
1. FOR WAVESOLDERING (SOLDER BATH TEMPERATURE 240°C FOR 5 SEC.
AND SOLDER PREHEAT 120°C FOR 120 SEC.)
2. METALSHELLS: COPPER ALLOY; min. 315µin TIN over 40-80µin NICKEL
3. INSULATORS: PBT GF UL 94 V-0; BLACK
4. CONTACTS: COPPER ALLOY
PLATING: GOLD FLASH over NICKEL
5. THREADED SPACER CLIPS: COPPER ALLOY; min. 200µin TIN over 80µin NICKEL
PCB-HOLE: 3,1 0,1; PCB THICKNESS 1,6mm
n
`
6. COLLARS: COPPER ALLOY; min. 200µin TIN over 80µin NICKEL
7. FRAME: ZINC DIE CAST; NICKEL PLATED
8. O-RING: SILICON; BLUE
9. SEALING COMPOUND: PUR; BLUE
10. HEXLOCKING SCREWS: STAINLESS STEEL
11. P.C.B. HOLE DRILLINGS + RECOMMENDED PANEL CUT-OUT ON SHEET 2
12. RECOMMENDED TORQUE FOR MOUNTING SCREW 35Ncm (3.1 in.LB) / max. 40Ncm (3.5 in.LB)
13. CONNECTOR IS PART MARKED: 6STD09SAR99E10X CONEC ABC
2:1 (5:1)
scale:
tolerance
material:
SEE NOTES
dim. in mm
A
A
date
name
title:
drawn 17.12.10
Henneboel
Fischer
D-SUB FEMALE
9pos. SOLDER PIN STRAIGHT
appd.
norm
d-old
20.12.10
threaded spacer clip and hexlocking screw
dwg no:
DIN-
A3
R
15K1A771
Directive 2002/95/EC RoHS compliant
a
Origin
1
sh:
rev. description
name
part no:
date
6STD09SAR99E10X
A
F
E
D
C
B
F
E
D
C
B
A
P.C.B. HOLE DRILLINGS
( P.C.B. TOP SIDE )
D
D
0,12
25 +- 0,13
`
0,1
5,49
2,74
`
0,1
1
Ø1+- 0,1 (9x)
`
0,01
C
C
Ø3,1
(2x)
0
`
0,1
1,37
RECOMMENDED PANEL CUT-OUT
`0,1
20,5
i
0,26 A
B
B
B
i
0,26 B
`0,1
25
A
scale:
3:1
tolerance
material:
SEE SHEET 1
dim. in mm
A
A
date
name
title:
drawn 17.12.10
Henneboel
Fischer
P.C.B. HOLE DRILLINGS
RECOMMENDED PANEL CUT-OUT
D-SUB FEMALE 9pos. SOLDER PIN STRAIGHT
appd.
norm
d-old
20.12.10
dwg no:
DIN-
A3
R
15K1A771
a
Origin
2
sh:
rev. description
name
part no:
date
SEE SHEET 1
F
E
D
C
B
A
