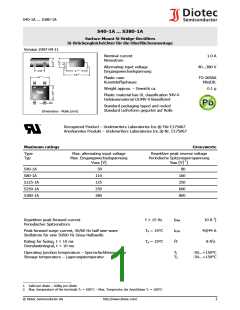

S40-1A ... S380-1A
Version 2007-04-11
S40-1A ... S380-1A
Surface Mount Si-Bridge-Rectifiers
Si-Brückengleichrichter für die Oberflächenmontage
Nominal current
Nennstrom
1.0 A
Alternating input voltage
Eingangswechselspannung
40...380 V
5.+0.2
2.54
6.5+0.2
4.7-0.1
Plastic case
Kunststoffgehäuse
TO-269AA
MiniDIL
Weight approx. – Gewicht ca.
0.1 g
Plastic material has UL classification 94V-0
Gehäusematerial UL94V-0 klassifiziert
0.7
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
Dimensions - Maße [mm]
Recognized Product – Underwriters Laboratories Inc.® File E175067
Anerkanntes Produkt – Underwriters Laboratories Inc.® Nr. E175067
Maximum ratings
Grenzwerte
Type
Typ
Max. alternating input voltage
Max. Eingangswechselspannung
VVRMS [V]
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
VRRM [V] 1)
S40-1A
50
110
125
250
380
80
S80-1A
160
S125-1A
S250-1A
S380-1A
250
600
800
Repetitive peak forward current
Periodischer Spitzenstrom
f > 15 Hz
TA = 25°C
TA = 25°C
IFRM
IFSM
i2t
10 A 2)
40/44 A
8 A2s
Peak forward surge current, 50/60 Hz half sine-wave
Stoßstrom für eine 50/60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
Operating junction temperature – Sperrschichttemperatur
Storage temperature – Lagerungstemperatur
Tj
TS
-50...+150°C
-50...+150°C
1
2
Valid per diode – Gültig pro Diode
Max. temperature of the terminals TT = 100°C – Max. Temperatur der Anschlüsse TT = 100°C
© Diotec Semiconductor AG
http://www.diotec.com/
1
