LYPT672-LO

型号：

LYPT672-LO

描述：

超多TOPLED大电流LED[ Super Multi TOPLED High-Current LED ]

品牌：

INFINEON[ Infineon ]

页数：

8 页

PDF大小：

471 K

下载PDF手册

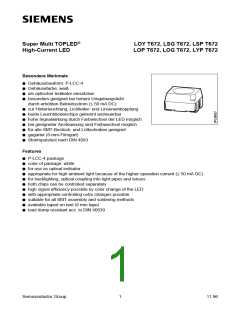

Super Multi TOPLED®
High-Current LED
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Besondere Merkmale
● Gehäusebauform: P-LCC-4
● Gehäusefarbe: weiß
● als optischer Indikator einsetzbar
● besonders geeignet bei hohem Umgebungslicht
durch erhöhten Betriebsstrom (≤ 50 mA DC)
● zur Hinterleuchtung, Lichtleiter- und Linseneinkopplung
● beide Leuchtdiodenchips getrennt ansteuerbar
● hohe Signalwirkung durch Farbwechsel der LED möglich
● bei geeigneter Ansteuerung sind Farbwechsel möglich
● für alle SMT-Bestück- und Löttechniken geeignet
● gegurtet (8-mm-Filmgurt)
● Störimpulsfest nach DIN 4083
Features
● P-LCC-4 package
● color of package: white
● for use as optical indicator
● appropriate for high ambient light because of the higher operation current (≤ 50 mA DC)
● for backlighting, optical coupling into light pipes and lenses
● both chips can be controlled separately
● high signal efficiency possible by color change of the LED
● with appropriate controlling color changes possible
● suitable for all SMT assembly and soldering methods
● available taped on reel (8 mm tape)
● load dump resistant acc. to DIN 40839
Semiconductor Group
1
11.96
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Typ
Emissions- Farbe der
Lichtstärke Lichtstrom
Bestellnummer
Ordering Code
farbe
Lichtaustritts-
fläche
Type
Color of
Color of the
Luminous
Luminous
Flux
Emission
Light Emitting Intensity
Area
IF = 50 mA
IV(mcd)
IF = 50 mA
ΦV (mlm)
LSG T672-MO super-red /
green
colorless clear ≥ 16 (30 typ.) 90 (typ.)
Q62703-Q2533
LSP T672-KN super-red /
colorless clear
6.3 … 50.0 -
Q62703-Q3907
Q62703-Q2778
Q62703-Q2779
Q62703-Q2780
Q62703-Q2534
LSP T672-L
LSP T672-M
LSP T672-N
LSP T672-LP
pure green
10.0 … 20.0 45 (typ.)
16.0 … 32.0 75 (typ.)
25.0 … 50.0 100 (typ.)
10.0 … 80.0 -
■ LOY T672-MO orange /
colorless clear ≥ 16 (50 typ.) 150 (typ.)
Q62703-Q2535
yellow
LOG T672-MO orange /
green
colorless clear ≥ 16 (50 typ.) 150 (typ.)
Q62703-Q2873
LOP T672-KN orange /
colorless clear
6.3 … 50.0 -
Q62703-Q2872
Q62703-Q2876
Q62703-Q2877
Q62703-Q2878
Q62703-Q3099
LOP T672-L
LOP T672-M
LOP T672-N
LOP T672-LP
pure green
10.0 … 20.0 45 (typ.)
16.0 … 32.0 75 (typ.)
25.0 … 50.0 100 (typ.)
10.0 … 80.0 -
LYP T672-LO yellow /
pure green
colorless clear ≥ 10 (20 typ.) 60 (typ.)
Q62703-Q2874
■ Not for new design / Nicht für Neuentwicklungen
Streuung der Lichtstärke in einer Verpackungseinheit IV max / IV min ≤ 2.0.1)
Streuung der Lichtstärke in einer LED IV max / IV min ≤ 3.0 (LOY T672, LSG T672, LOG T672), ≤ 4.0
(LSP T672, LOP T672, LYP T672).
1)
Bei MULTILED® bestimmt die Helligkeit des jeweils dunkleren Chips in einem Gehäuse die Helligkeitsgruppe
der LED.
Luminous intensity ratio in one packaging unit IV max / IV min ≤ 2.0.1)
Luminous intensity ratio in one LED IV max / IV min ≤ 3.0 (LOY T672, LSG T672, LOG T672), ≤ 4.0
(LSP T672, LOP T672, LYP T672).
1)
In case of MULTILED®, the brightness of the darker chip in one package determines the brightness group of
the LED.
Semiconductor Group
2
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol Werte
Symbol Values
Einheit
Unit
Betriebstemperatur
Operating temperature range
Top
Tstg
Tj
– 55 ... + 100
˚C
˚C
˚C
mA
A
Lagertemperatur
Storage temperature range
– 55 ... + 100
Sperrschichttemperatur
Junction temperature
+ 100
50
Durchlaßstrom
Forward current
IF
Stoßstrom
IFM
1
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Verlustleistung
Ptot
140
mW
Power dissipation
Wärmewiderstand
Thermal resistance
Sperrschicht / Umgebung
Junction / air
Montage auf PC-Board*) (Padgröße je ≥ 16 mm2) Rth JA
mounted on PC board*) (pad size ≥ 16 mm2 each) Rth JA
1)
2)
380
530
K/W
K/W
*) PC-board: FR4
1)
1)
2)
nur ein Chip betrieben
one system only
both systems on simultaneously
2)
beide Chips betrieben
Notes
Die angegebenen Grenzdaten gelten für einen Chip.
The stated maximum ratings refer to one chip.
Semiconductor Group
3
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Kennworte (TA = 25 ˚C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LS LO LY LG LP
Wellenlänge des emittierten Lichtes (typ.) λpeak
635 610 586 565 557 nm
628 605 590 570 560 nm
Wavelength at peak emission
(typ.)
IF = 10 mA
Dominantwellenlänge
Dominant wavelength
IF = 10 mA
(typ.) λdom
(typ.)
Spektrale Bandbreite bei 50 % Irel max (typ.) ∆λ
45
40
45
25
22
nm
Spectral bandwidth at 50 % Irel max
IF = 10 mA
(typ.)
Abstrahlwinkel bei 50 % IV (Vollwinkel)
Viewing angle at 50 % IV
2ϕ
(typ.) VF
120 120 120 120 120 Grad
deg.
Durchlaßspannung
2.0 2.1 2.2 2.6 2.6
V
Forward voltage
(max.) VF
3.8 3.8 3.8 3.8 3.8*) V
IF = 50 mA
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01 0.01 0.01 0.01 0.01 µA
10
10
10
10
10
µA
Kapazität
(typ.) C0
40
35
35
60
80
pF
Capacitance
VR = 0 V, f = 1 MHz
Schaltzeiten:
Switching times:
IV from 10 % to 90 %
IV from 90 % to 10 %
IF = 100 mA, tp = 10 µs, RL = 50 Ω
(typ.) tr
(typ.) tf
350 500 350 500 500 ns
200 250 200 250 250 ns
*) VF max = 3.2 V as of Febr. 97
Semiconductor Group
4
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Relative spektrale Emission Irel = f (λ), TA = 25 ˚C, IF = 10 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik Irel = f (ϕ)
Radiation characteristic
Semiconductor Group
5
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Durchlaßstrom IF = f (VF)
Forward current
TA = 25 ˚C
Relative Lichtstärke IV / IV(50 mA) = f (IF)
Relative luminous intensity
TA = 25 ˚C
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
Maximal zulässiger Durchlaßstrom IF = f (TA)
Max. permissible forward current
Semiconductor Group
6
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Wellenlänge der Stahlung λpeak = f (TA)
Wavelength at peak emission
IF = 10 mA
Dominantwellenlänge λdom = f (TA)
Dominat wavelength
IF = 10 mA
Durchlaßspannung VF = f (TA)
Forward voltage
IF = 50 mA
Relative Lichtstärke IV / IV(25 ˚C) = f (TA)
Relative luminous intensity
IF = 50 mA
Semiconductor Group
7
LOY T672, LSG T672, LSP T672
LOP T672, LOG T672, LYP T672
Maßzeichnung
Package Outlines
(Maße in mm, wenn nicht anders angegeben)
(Dimensions in mm, unless otherwise specified)
L
O
Y
T672
Emission color 1 Emission color 2 Package
cathode: pin 1 cathode: pin 3
LED
Semiconductor Group
8
