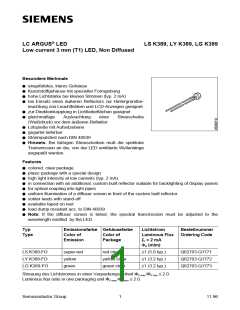

LC ARGUS® LED
LS K389, LY K389, LG K389
Low current 3 mm (T1) LED, Non Diffused
Besondere Merkmale
● eingefärbtes, klares Gehäuse
● Kunststoffgehäuse mit spezieller Formgebung
● hohe Lichtstärke bei kleinen Strömen (typ. 2 mA)
● bei Einsatz eines äußeren Reflectors zur Hintergrundbe-
leuchtung von Leuchtfeldern und LCD-Anzeigen geeignet.
● zur Direkteinkopplung in Lichtleiterflächen geeignet
● gleichmäßige
Ausleuchtung
einer
Streuscheibe
(Weißdruck) vor dem äußeren Reflektor
● Lötspieße mit Aufsetzebene
● gegurtet lieferbar
● Störimpulsfest nach DIN 40839
● Hinweis: Bei farbigen Streuscheiben muß die spektrale
Transmission an die, von der LED emittierte Wellenlänge
angepaßt werden.
Features
● colored, clear package
● plasic package with a special design
● high light intensity at low currents (typ. 2 mA)
● in connection with an additional, custom built reflector suitable for backlighting of display panels
● for optical coupling into light pipes
● uniform illumination of a diffuser screen in front of the custom built reflector
● solder leads with stand-off
● available taped on reel
● load dump resistant acc. to DIN 40839
● Note: If the diffuser screen is tinted, the spectral transmission must be adjusted to the
wavelength emitted by the LED.
Typ
Type
Emissionsfarbe Gehäusefarbe
Lichtstrom
Luminous Flux
IF = 2 mA
Bestellnummer
Ordering Code
Color of
Color of
Package
Emission
ΦV (mlm)
LS K389-FO
LY K389-FO
LG K389-FO
super-red
yellow
red clear
≥1 (5.0 typ.)
≥1 (3.2 typ.)
≥1 (3.2 typ.)
Q62703-Q1771
Q62703-Q1772
Q62703-Q1773
yellow clear
green clear
green
Streuung des Lichtstromes in einer Verpackungseinheit ΦV max/ΦV min ≤ 2.0.
Luminous flux ratio in one packaging unit ΦV max/ΦV min ≤ 2.0.
