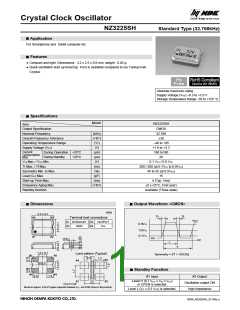

Crystal Clock Oscillator
NZ3225SH
Standard Type (32.768kHz)
Application
■
For Smartphone and Tablet computer etc
Features
■
● Compact and light. Dimensions : 3.2 x 2.5 x 0.9 mm, weight : 0.02 g.
● Quick oscillation start up time(Typ. 1ms) is available compared to our Tuning Fork
Crystal.
Absolute maximum rating
Supply Voltage (VCC) –0.3 to +7.0 V
Storage Temperature Range –55 to +125 °C
Specifications
■
Model
NZ3225SH
Item
Output Specification
CMOS
32.768
Nominal Frequency
(kHz)
Overall Frequency Tolerance
Operating Temperature Range
Supply Voltage (VCC)
(
×10–6
(°C)
(V)
)
±30
–40 to +85
+1.8 to +3.3
Current
During Operation +25°C
During Standby +25°C
(μA)
(μA)
(V)
160 to180
Consumption
Max.
20
VOL Max. / VOH Min.
Tr Max. / Tf Max.
0.1 VCC / 0.9 VCC
200 / 200 (at 0.1VCC to 0.9VCC)
45 to 55 (at 0.5VCC)
15
(ns)
(%)
Symmetry Min. to Max.
Load (CL) Max.
(pF)
(ms)
×10–6
)
Start-up Time Max.
Frequency Aging Max.
Standby function
4 (Typ. 1ms)
±5 (+25°C, First year)
Available (Three-state)
(
Dimensions
Output Waveform <CMOS>
■
■
mm
3.2 0.1
Tf
Tr
Terminal land connections
#4
#3
VOH
#1 STAND-BY #3 OUTPUT
0.9VCC
#2
GND
#4
VCC
1/2VCC
0.1VCC
#1
#2
VOL
(0.6)
0V
t
T
1.2 0.1
C0.3
Land pattern (Typical)
1.2
Symmetry = t/T × 100 [%]
#1
#2
#3
#3
#4
Standby Function
■
#4
0.9
1.0
#1 Input
#3 Output
Level H (0.7 VCC ≤ VIH ≤ VCC)
or OPEN is selected.
#1
#2
2.2
Oscillation output ON
High impedance
Cby=0.01μF
Mount an approx. 0.01μF bypass capacitor between VCC and GND (close to the product).
Level L (VIL ≤ 0.3 VCC) is selected.
1803D_NZ3225SH_32.768k_e
Crystal Clock Oscillator
NZ3225SH
Standard Type (32.768kHz)
Specification Number
■
Supply Voltage (V)
Overall Frequency
Tolerance
Operating Temperature
Range (°C
)
+1.8±0.18
+2.5±0.25
NSC5049B
+3.0±0.3
+3.3±0.33
±30 × 10-6
–40 to +85
NSC5049A
NSC5049C
NSC5049D
Please specify the model name, frequency, and specification number when you order products.
For further questions regarding specifications, please feel free to contact us.
1510A_NZ3225SH_32.768k_e
