LYM779-CF

型号：

LYM779-CF

描述：

LC迷你TOPLED RG低电流LED[ LC Mini TOPLED RG Low Current LED ]

品牌：

INFINEON[ Infineon ]

页数：

7 页

PDF大小：

425 K

下载PDF手册

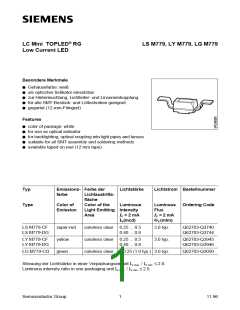

LC Mini TOPLED® RG
Low Current LED
LS M779, LY M779, LG M779
Besondere Merkmale
● Gehäusefarbe: weiß
● als optischer Indikator einsetzbar
● zur Hinterleuchtung, Lichtleiter- und Linseneinkopplung
● für alle SMT-Bestück- und Löttechniken geeignet
● gegurtet (12-mm-Filmgurt)
Features
● color of package: white
● for use as optical indicator
● for backlighting, optical coupling into light pipes and lenses
● suitable for all SMT assembly and soldering methods
● available taped on reel (12 mm tape)
Typ
Emissions- Farbe der
Lichtstärke
Lichtstrom Bestellnummer
farbe
Lichtaustritts-
fläche
Type
Color of
Emission
Color of the
Light Emitting Intensity
Luminous
Luminous
Flux
Ordering Code
Area
IF = 2 mA
IV(mcd)
IF = 2 mA
ΦV (mlm)
LS M779-CF
LS M779-DG
super-red
yellow
colorless clear 0.25 ... 0.5
0.40 ... 0.8
3.0 typ.
Q62703-Q3740
Q62703-Q3744
LY M779-CF
LY M779-DG
colorless clear 0.25 ... 0.5
0.40 ... 0.8
3.0 typ.
Q62703-Q3945
Q62703-Q3946
LG M779-CO
green
colorless clear ≥ 0.25 (1.0 typ.) 3.0 typ.
Q62703-Q3050
Streuung der Lichtstärke in einer Verpackungseinheit IV max / IV min ≤ 2.0.
Luminous intensity ratio in one packaging unit IV max / IV min ≤ 2.0.
Semiconductor Group
1
11.96
LS M779, LY M779, LG M779
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
Betriebstemperatur
Operating temperature range
Top
Tstg
Tj
– 55 ... + 100
– 55 ... + 100
+ 100
˚C
˚C
˚C
mA
A
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
IF
7.5
Stoßstrom
IFM
0.15
Surge current
t ≤ 10 µs, D = 0.005
Sperrspannung
Reverse voltage
VR
5
V
Verlustleistung
Power dissipation
Ptot
20
530
mW
K/W
Wärmewiderstand
Rth JA
Thermal resistance
Sperrschicht / Umgebung
Junction / air
Montage auf PC-Board*) (Padgröße ≥ 16 mm2)
mounted on PC board*) (pad size ≥ 16 mm2)
)
*
PC-board: FR4
Semiconductor Group
2
LS M779, LY M779, LG M779
Kennwerte (TA = 25 °C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
Werte
Values
Einheit
Unit
LS
LY
LG
Wellenlänge des emittierten Lichtes (typ.) λpeak
635
586
565
nm
nm
nm
Wavelength at peak emission
(typ.)
IF = 7.5 mA
Dominantwellenlänge
Dominant wavelength
IF = 7.5 mA
(typ.) λdom
(typ.)
628
45
590
45
570
25
Spektrale Bandbreite bei 50 % Irel max (typ.) ∆λ
Spectral bandwidth at 50 % Irel max
IF = 7.5 mA
(typ.)
Abstrahlwinkel bei 50 % IV (Vollwinkel)
Viewing angle at 50 % IV
2ϕ
(typ.) VF
120
120
120
Grad
deg.
Durchlaßspannung
1.8
2.6
2.0
2.7
1.9
2.6
V
V
Forward voltage
(max.) VF
IF = 2 mA
Sperrstrom
Reverse current
VR = 5 V
(typ.) IR
(max.) IR
0.01
10
0.01
10
0.01
10
µA
µA
Kapazität
(typ.) C0
3
3
15
pF
Capacitance
VR = 0 V, f = 1 MHz
Schaltzeiten:
Switching times:
IV from 10 % to 90 %
IV from 90 % to 10 %
IF = 100 mA, tp = 10 µs, RL = 50 Ω
(typ.) tr
(typ.) tf
200
150
200
150
450
200
ns
ns
Semiconductor Group
3
LS M779, LY M779, LG M779
Relative spektrale Emission Irel = f (λ), TA = 25 ˚C, IF = 7.5 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik Irel = f (ϕ)
Radiation characteristic
Semiconductor Group
4
LS M779, LY M779, LG M779
Durchlaßstrom IF = f (VF)
Forward current
TA = 25 ˚C
Relative Lichtstärke IV / IV(2 mA) = f (IF)
Relative luminous intensity
TA = 25 ˚C
Zulässige Impulsbelastbarkeit IF = f (tp)
Permissible pulse handling capability
Duty cycle D = parameter, TA = 25 ˚C
Maximal zulässiger Durchlaßstrom IF = f (TA)
Max. permissible forward current
Semiconductor Group
5
LS M779, LY M779, LG M779
Wellenlänge der Stahlung λpeak = f (TA)
Wavelength at peak emission
IF = 7.5 mA
Dominantwellenlänge λdom = f (TA)
Dominant wavelength
IF = 7.5 mA
Durchlaßspannung VF = f (TA)
Forward voltage
IF = 2 mA
Relative Lichtstärke IV / IV(25 ˚C) = f (TA)
Relative luminous intensity
IF = 2 mA
Semiconductor Group
6
LS M779, LY M779, LG M779
Maßzeichnung
(Maße in mm, wenn nicht anders angegeben)
Package Outlines
(Dimensions in mm, unless otherwise specified)
Kathodenkennung:
Cathode mark:
abgeschrägte Ecke
bevelled edge
Semiconductor Group
7
