1SS136

型号:

1SS136

描述:

高速开关二极管[ High Speed Switching Diode ]

品牌:

MCC[ Micro Commercial Components ]

页数:

2 页

PDF大小:

283 K

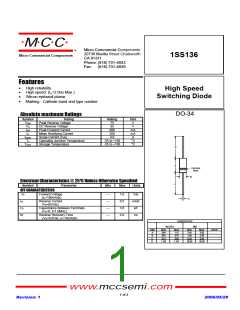

M C C
TM
ꢀꢁꢂꢃꢄꢅꢆꢄꢇꢇꢈꢃꢂꢁꢉꢊꢅꢆomponents
20736 Marilla Street Chatsworth
ꢆꢋꢅꢌꢍꢎꢍꢍ
ꢏꢐꢄꢑꢈꢒꢅꢓꢔꢍꢔ ꢅ!ꢕꢍ"#ꢌꢎꢎ
$ꢉ%ꢒꢅ   ꢓꢔꢍꢔ ꢅ!ꢕꢍ"#ꢌꢎꢌ
Micro Commercial Components
1SS136
Features
·
High reliability.
High Speed
Switching Diode
High speed. (trr=2.0ns Max.)
Silicon epitaxial planar
Marking : Cathode band and type number
ꢀꢁꢂꢃ4
Absolute maximum Ratings
Symbol
VRM
VR
Rating
Rating
75
65
Unit
V
V
Peak Reverse Voltage
DC Reverse Voltage
IFM
IO
Isurge
TJ
TSTG
Peak Forward Current
Mean Rectifying Current
Surge Current (1us)
Operating Junction Temperature
Storage Temperature
600
200
4.0
-55 to +150
-55 to +150
mA
mA
A
OC
OC

ꢂꢄꢅꢆꢇꢈꢉꢊ
ꢋꢄꢌ ꢀ
ꢀ
Electrical Characteristics @ 25OC Unless Otherwise Specified
ꢀ
Symbol
Parameter
Min
Max
Units
OFF CHARACTERISTICS
VF
Forward Voltage
(IF=100mAdc)
---
---
---
---
1.0
0.5
3.0
2.0
Vdc
uAdc
pF
ꢀ
IR
Reverse Current
(VR=65Vdc)
CT
trr
Capacitance Between Terminals
(VR=0, f=1.0MHz)
Reverse Recovery Time
(VR=6.0Vdc, IF=10mAdc)
ns
DIMENSIONS
INCHES
MIN
.094
.063
MM
DIM
A
MAX
.118
MIN
2.40
1.60
0.30
28.00
MAX
3.00
2.00
0.50
30.00
NOTE
B
.079
C
D
.012
.020
1.102
1.181
www.mccsemi.com
1 of 2
Revision: 1
2006/05/28
M C C
TM
Micro Commercial Components
***IMPORTANT NOTICE***
Micro Commercial Components Corp . reserves the right to make changes without further notice to any
product herein to make corrections, modifications , enhancements , improvements , or other changes .
Micro Commercial Components Corp . does not assume any liability arising out of the application or
use of any product described herein; neither does it convey any license under its patent rights ,nor
the rights of others . The user of products in such applications shall assume all risks of such use
and will agree to hold Micro Commercial Components Corp . and all the companies whose
products are represented on our website, harmless against all damages.
***APPLICATIONS DISCLAIMER***
Products offer by Micro Commercial Components Corp . are not intended for use in Medical,
Aerospace or Military Applications.
www.mccsemi.com
2 of 2
Revision: 4
2006/05/28
