ZZL39V

型号：

ZZL39V

描述：

500mW的密封式玻璃齐纳稳压器[ 500mW Hermetically Sealed Glass Zener Voltage Regulators ]

品牌：

TSC[ TAIWAN SEMICONDUCTOR COMPANY, LTD ]

页数：

3 页

PDF大小：

68 K

下载PDF手册

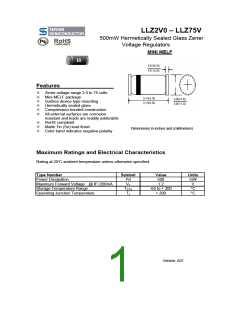

LLZ2V0 – LLZ75V
500mW Hermetically Sealed Glass Zener
Voltage Regulators
RoHS
Pb
COMPLIANCE
MINI MELF
Features
—
—
—
—
—
—
Zener voltage range 2.0 to 75 volts
Mini-MELF package
Surface device type mounting
Hermetically sealed glass
Compression bonded construction
All external surfaces are corrosion
resistant and leads are readily solderable
RoHS compliant
—
—
—
Matte Tin (Sn) lead finish
Color band indicates negative polarity
Dimensions in inches and (millimeters)
Maximum Ratings and Electrical Characteristics
Rating at 25oC ambient temperature unless otherwise specified.
Type Number
Power Dissipation
Maximum Forward Voltage @ IF=200mA
Storage Temperature Range
Operating Junction Temperature
Symbol
Pd
VF
TSTG
TJ
Value
500
1.2
Units
mW
V
-65 to + 200
+ 200
OC
OC
Version: A07
ELECTRICAL CHARACTERISTICS (TA=25OC unless otherwise noted)
Device
Vz @ Izt
(Volts)
Nom
ZZT @ IZT
Ω
IR @ VR
(uA)
Max
VR
IZT
mA
Max
Volts
LLZ2V0
2.0
2.2
2.4
2.7
3.0
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2
6.8
7.5
8.2
9.1
10.0
11.0
12
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
100
100
100
110
120
120
100
100
100
80
120
120
120
100
50
0.5
0.7
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.5
2.5
3.0
3.5
4.0
5.0
6.0
7.0
8.0
9.0
10.0
11.0
12.0
13
LLZ2V2
LLZ2V4
LLZ2V7
LLZ3V0
LLZ3V3
LLZ3V6
LLZ3V9
LLZ4V3
LLZ4V7
LLZ5V1
LLZ5V6
LLZ6V2
LLZ6V8
LLZ7V5
LLZ8V2
LLZ9V1
LLZ10V
LLZ11V
LLZ12V
LLZ13V
LLZ15V
LLZ16V
LLZ18V
LLZ20V
LLZ22V
LLZ24V
LLZ27V
LLZ30V
20
10
5
5
5
80
5
60
5
60
5
20
2.0
0.5
0.5
0.5
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
20
20
25
30
30
30
13
35
15
40
16
40
18
45
20
45
15
22
30
17
24
35
19
27
45
21
30
55
23
Version: A07
ELECTRICAL CHARACTERISTICS (TA=25OC unless otherwise noted)
Device
Vz @ Izt
(Volts)
Nom
ZZT @ IZT
Ω
IR @ VR
(uA)
Max
VR
IZT
mA
Max
Volts
LLZ33V
33
36
39
43
47
51
56
62
68
75
5
5
5
5
5
5
5
2
2
2
65
75
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
0.2
25
27
30
33
36
39
43
47
51
56
LLZ36V
ZZL39V
LLZ43V
LLZ47V
LLZ51V
LLZ56V
LLZ62V
LLZ68V
LLZ75V
85
90
90
110
110
201
230
240
Notes: 1. The type numbers listed have zener voltage as shown and have a standard
tolerance on the nominal zener voltae of ±5% .
2. For detailed information on price, availability and deliver of nominal zener
voltages between the voltages shown and tighter voltage tolerances.
3. The zener impedance is derived from the 60-cycle ac voltage, which results
when an ac current having an ms value equal to 10% of the dc zener current
(IZT or IZK) is superimposed to IZT or IZK
.
Version: A07
