WTL2602

型号：

WTL2602

描述：

N沟道增强型功率MOSFET[ N-Channel Enhancement Mode Power MOSFET ]

品牌：

WEITRON[ WEITRON TECHNOLOGY ]

页数：

6 页

PDF大小：

574 K

下载PDF手册

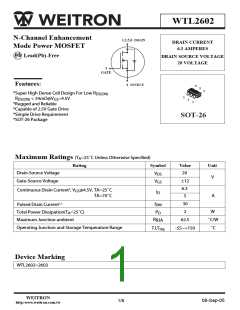

WTL2602
N-Channel Enhancement
Mode Power MOSFET
DRAIN
1,2,5,6
DRAIN CURRENT
6.3 AMPERES
P b
Lead(Pb)-Free
DRAIN SOURCE VOLTAGE
20 VOLTAGE
3
GATE
Features:
SOURCE
4
6
5
4
*Super High Dense Cell Design For Low R
DS(ON)
1
2
3
R
< 34mΩ@V =4.5V
DS(ON)
GS
*Rugged and Reliable
*Capable of 2.5V Gate Drive
*Simple Drive Requirement
*SOT-26 Package
SOT-26
Maximum Ratings (T =25˚C Unless Otherwise Specified)
A
Rating
Symbol
Value
20
Unit
Drain-Source Voltage
V
DS
GS
V
±12
6.3
5
Gate-Source Voltage
V
Continuous Drain Current3, V @4.5V, TA=25˚C
GS
I
D
TA=70˚C
A
Pulsed Drain Current1,2
30
I
DM
2
W
˚C/W
˚C
P
Total Power Dissipation(T =25˚C)
D
A
R
Maximum Junction-ambient
62.5
θJA
Operating Junction and Storage Temperature Range
TJ,T
-55~+150
stg
Device Marking
WTL2602=2602
WEITRON
http:www.weitron.com.tw
08-Sep-05
1/6
WTL2602
Electrical Characteristics(TA = 25℃ Unless otherwise noted)
Characteristic
Symbol Min
Typ
Max
Unit
Static
Drain-Source Breakdown Voltage
20
0.5
-
-
-
-
-
BVDSS
VGS(Th)
IGSS
VGS=0,ID=250μA
V
Gate-Source Threshold Voltage
VDS=VGS,ID=250μA
Gate-Source Leakage current
VGS=±12V
±100
1
-
-
-
nA
Drain-SourceLeakage Current(Tj=25˚C)
VDS=20V,VGS=0
-
IDSS
μA
Drain-SourceLeakage Current(Tj=55˚C)
VDS=16V,VGS=0
-
10
Drain-SourceOn-Resistance
VGS=10V,ID=5.5A
-
-
-
-
-
-
-
-
30
34
VGS=4.5V,ID=5.3A
RDS(on)
mΩ
50
90
VGS=2.5V,ID=2.6A
VGS=1.8V,ID=1.0A
Forward Transconductance
VDS=5V,ID=5.3A
-
S
gfs
-
13
Dynamic
Input Capacitance
-
-
-
603
144
111
1085
Ciss
Coss
Crss
VGS=0V,VDS=15V,f=1.0MHz
Output Capacitance
VGS=0V,VDS=15V,f=1.0MHz
pF
-
-
Reverse Transfer Capacitance
VGS=0V,VDS=15V,f=1.0MHz
WEITRON
http:www.weitron.com.tw
2/6
08-Sep-05
WTL2602
Switching
Turn-on Delay Time2
-
-
-
-
-
-
-
6
-
-
td(on)
VDS=15V, VGS=10V, ID=1A, RD=15Ω, RG=2Ω
Rise Time
14
tr
VDS=15V, VGS=10V, ID=1A, RD=15Ω, RG=2Ω
ns
Turn-off Delay Time
VDS=15V, VGS=10V, ID=1A, RD=15Ω, RG=2Ω
td(off)
18.4
2.8
8.7
1.5
3.6
-
Fall Time
-
tf
VDS=15V, VGS=10V, ID=1A, RD=15Ω, RG=2Ω
Total Gate Charge2
16
-
Qg
VDS=10V,VGS=4.5V,ID=5.3A
Gate-Source Charge
VDS=10V,VGS=4.5V,ID=5.3A
Qgs
nC
Gate-Source Change
VDS=10V,VGS=4.5V,ID=5.3A
Qgd
-
Source-Drain Diode Characteristics
Forward On Voltage2
VGS=0V,IS=1.2A
-
-
-
-
1.2
V
VSD
Reverse Recovery Time
16.8
11
-
-
ns
nC
Trr
VGS=0V,IS=5A,dl/dt=100A/µs
Reverse Recovery Charge
Qrr
VGS=0V,IS=5A,dl/dt=100A/µs
Note: 1. Pulse width limited by max. junction temperature.
2. Pulse width ≤ 300µs, duty cycle ≤ 2%.
3. Surface mounted on 1 in2 copper pad of FR4 board; 156˚C/W when mounted on Min. copper pad.
WEITRON
http:www.weitron.com.tw
3/6
08-Sep-05
WTL2602
80
50
40
5.0V
4.5V
4.0V
°
°
T =25 C
A
T
=150 C
A
5.0V
4.5V
4.0V
60
40
30
20
10
0
VG=2.5V
VG=2.5V
20
0
0
1
2
3
4
5
6
7
0
1
2
3
4
5
6
7
8
VDS ,Drain-to-source Voltage(V)
VDS ,DRAIN-TO-SOURCE VOLTAGE(V)
Fig.2 Typical Output Characteristics
FIG.1 Typical Output Characteristics
100
1.8
ID = 1.0A
TA = 25°C
ID = 5.3A
VG = 4.5V
1.6
1.4
80
60
1.2
1.0
40
20
0.8
0.6
-50
0
50
100
150
1
2
3
4
5
6
7
8
9
10 11
VGS ,Gate-to-source Voltage(V)
Tj ,Junction Temperature(°C)
Fig.3 On-Resistance v.s. Gate Voltage
Fig.4 Normalized OnResistance
10
1.6
1.4
1.2
1.0
0.8
1.0
Tj = 150°C
Tj = 25°C
0.1
0.6
0.4
0.2
0.01
-50
0
50
100
150
0
0.4
0.8
1.2
1.6
VDS ,Source-to-Drain Voltage(V)
Tj ,Junction Temperature(°C)
Fig.5 Forward Characteristics of
Reverse Diode
Fig.6 Gate Threshold Voltage v.s.
Junction Temperature
WEITRON
http://www.weitron.com.tw
4/6
08-Sep-05
WTL2602
f = 1.0MHz
Ciss
14
1000
ID = 5.3A
VDS = 16V
12
10
8
Coss
Crss
100
6
4
2
0
0
0
5
10
15
20
25
1
5
9
13
17
21
25
29
VDS, Drain-to-Source Voltage(V)
QG , Total Gate Charge(nC)
Fig 8. Typical Capacitance Characteristics
Fig 7. Gate Charge Characteristics
100
1
Duty factor = 0.5
0.2
10
1
0.1
0.1
1ms
0.05
PDM
t
10ms
0.01
T
100ms
0.01
Duty factor = t / T
Peak Tj=PDM x Rθja + Tu
Rθja=156°C / W
0.1
Is
TA = 25°C
Single pulse
DC
Single Pulse
0.001
0.0001
0.01
0.1
1
10
100
0.001
0.01
0.1
1
10
100
1000
VDS , Drain-to-Source Voltage(V)
t, Pulse Width(s)
Fig 10. Effective Transient Thermal Impedance
Fig 9. Maximum Safe Operation Area
V
G
VDS
90%
Q
G
4.5V
Q
Q
GD
GS
10%
VGS
td(on) tr
td(off) tf
Q
Charge
Fig 11. Switching Time Circuit
Fig.12 Gate Charge Waveform
WEITRON
http://www.weitron.com.tw
5/6
08-Sep-05
WTL2602
SOT-26 Outline Dimension
Unit:mm
A
G
SOT-26
Dim
A
B
C
D
E
Min
2.70
2.60
1.40
0.30
0.00
0˚
Max
3.10
3.00
1.80
0.55
0.10
10˚
Top View
F
L
0.08
0.25
F1
G
H
I
J
K
1.90 REF
Front View
1.20 REF
0.12 REF
0.37 REF
0.60 REF
0.95 REF
F
J
K
D
L
Side View
WEITRON
http://www.weitron.com.tw
6/6
08-Sep-05
