WTC2310

型号：

WTC2310

描述：

N沟道增强型功率MOSFET[ N-Channel Enhancement Mode Power MOSFET ]

品牌：

WEITRON[ WEITRON TECHNOLOGY ]

页数：

6 页

PDF大小：

938 K

下载PDF手册

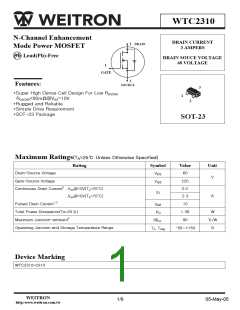

WTC2310
N-Channel Enhancement
Mode Power MOSFET
DRAIN CURRENT
3 AMPERS
DRAIN
3
DRAIN SOUCE VOLTAGE
60 VOLTAGE
1
GATE
2
Features:
SOURCE
3
*Super High Dense Cell Design For Low RDS(ON)
RDS(ON)<90mΩ@VGS=10V
*Rugged and Reliable
1
2
*Simple Drive Requirement
*SOT-23 Package
SOT-23
Maximum Ratings(TA=25℃ Unless Otherwise Specified)
Rating
Symbol
Value
Unit
Drain-Source Voltage
Gate-Source Voltage
Continuous Drain Current3
60
VDS
VGS
V
±20
3.0
2.3
10
,VGS@10V(TA
,VGS@10V(TA
ID
A
Pulsed Drain Current1,2
IDM
PD
Total Power Dissipation(TA=25 )
℃
1.38
90
W
℃/W
℃
Maximum Junction-ambient3
RɵJA
Operating Junction and Storage Temperature Range
-55~+150
TJ, Tstg
Device Marking
WTC2310=2310
WEITRON
http:www.weitron.com.tw
1/6
05-May-05
WTC2310
Electrical Characteristics(TA = 25℃ Unless otherwise noted)
Characteristic
Symbol Min
Typ
Max
Unit
Static
Drain-Source Breakdown Voltage
60
1.0
-
-
-
-
-
-
-
3.0
±100
10
V(BR)DSS
VGS(Th)
IGSS
VGS=0,ID=250μA
V
Gate-Source Threshold Voltage
VDS=VGS,ID=250μA
Gate-Source Leakage Current
nA
μA
VGS= ±20V
Drain-Source Leakage Current(Tj=25℃)
VDS=60V,VGS=0
-
IDSS
Drain-Source Leakage Current(Tj=70℃)
VDS=48V,VGS=0
-
25
Drain-Source On-Resistance
VGS=10V,ID=3A
RDS(on)
mΩ
-
-
-
-
90
120
VGS=4.5V,ID=2A
Forward Transconductance
VDS=5V,ID=3A
-
5.0
-
S
gfs
Dynamic
Input Capacitance
-
-
-
490
55
780
-
Ciss
Coss
Crss
VGS=0V,VDS=25V,f=1.0MHz
Output Capacitance
pF
VGS=0V,VDS=25V,f=1.0MHz
Reverse Transfer Capacitance
VGS=0V,VDS=25V,f=1.0MHz
40
-
WEITRON
http:www.weitron.com.tw
2/6
05-May-05
WTC2310
Switching
Turn-on Delay Time2
-
-
-
-
-
-
-
6
5
-
-
td(on)
VDS=30V,VGS=10V,ID=1A,RD=30Ω,RG=3.3Ω
Rise Time
t
r
VDS=30V,VGS=10V,ID=1A,RD=30Ω,RG=3.3Ω
ns
Turn-off Delay Time
16
3
-
td (off)
VDS=30V,VGS=10V,ID=1A,RD=30Ω,RG=3.3Ω
Fall Time
-
t
f
VDS=30V,VGS=10V,ID=1A,RD=30Ω,RG=3.3Ω
Total Gate Charge2
6
10
-
Qg
Qgs
Qgd
VDS=48V,VGS=4.5V,ID=3A
Gate-Source Charge
nC
1.6
3
VDS=48V,VGS=4.5V,ID=3A
Gate-Drain Change
-
VDS=48V,VGS=4.5V,ID=3A
Source-Drain Diode Characteristics
Forward On Voltage2
VGS=0V,IS=1.2A
-
-
-
-
1.2
-
V
VSD
Reverse Recovery Time
25
26
ns
nC
T
rr
VGS=0V,IS=3A, dl/dt=100A/μs
Reverse Recovery Charge
-
Q
rr
VGS=0V,IS=3.9A,dl/dt=100A/μs
Note: 1. Pulse width limited by max, junction temperature.
≦
≦
2. pulse width 300μs, duty cycle 2%.
3. Surface mounted on 1 in2 copper pad of FR4 board; 270℃/W when mounted on min, copper pad.
WEITRON
http://www.weitron.com.tw
3/6
05-May-05
WTC2310
10
8
10
10V
°
T
=150 C
10V
A
°
T
A
=25 C
7.0V
5.0V
4.5V
7.0V
5.0V
4.5V
8
6
6
VG=3.0V
VG=3.0V
4
2
0
4
2
0
0
1
2
3
4
5
0
1
2
3
4
5
VDS ,Drain-to-source Voltage(V)
VDS ,DRAIN-TO-SOURCE VOLTAGE(V)
Fig.2 Typical Output Characteristics
FIG.1 Typical Output Characteristics
105
99
93
87
81
75
2.0
1.8
ID = 2A
TA = 25°C
ID = 3A
VG = 10V
1.6
1.4
1.2
1.0
0.8
0.6
-50
0
50
100
150
2
4
6
8
10
VGS ,Gate-to-source Voltage(V)
Tj ,Junction Temperature(°C)
Fig.3 On-Resistance v.s. Gate Voltage
Fig.4 Normalized OnResistance
1.4
1.2
4
3
2
1
0
1.0
0.8
Tj = 150°C
Tj = 25°C
0.6
0.4
0
0.2
0.4
0.6
0.8
1
1.2
-50
0
50
100
150
VDS ,Source-to-Drain Voltage(V)
Tj ,Junction Temperature(°C)
Fig.5 Forward Characteristics of
Reverse Diode
Fig.6 Gate Threshold Voltage v.s.
Junction Temperature
WEITRON
http://www.weitron.com.tw
4/6
05-May-05
WTC2310
f = 1.0MHz
Ciss
1000
14
ID = 3A
12
VDS = 30V
VDS = 38V
VDS = 48V
10
8
100
6
Coss
Crss
4
2
0
0
1
5
9
13
17
21
25
29
0
3
6
9
12
15
VDS, Drain-to-Source Voltage(V)
QG , Total Gate Charge(nC)
Fig 8. Typical Capacitance Characteristics
Fig 7. Gate Charge Characteristics
1
100,000
10,00
Duty factor = 0.5
0.2
100us
1ms
0.1
0.1
0.05
1,000
0.100
0.010
PDM
t
0.01
10ms
T
0.01
Duty factor = t / T
Peak Tj=PDM x Rθju + Tu
Rθja=270°C / W
100ms
Is
TA = 25°C
Single pulse
DC
Single Pulse
0.001
0.001
0.0001
0.001
0.01
0.1
1
10
100
1000
0.1
1
10
100
1000
VDS , Drain-to-Source Voltage(V)
t, Pulse Width(s)
Fig 10. Effective Transient Thermal Impedance
Fig 9. Maximum Safe Operation Area
VG
VDS
90%
QG
4.5V
QGD
QGS
10%
VGS
td(on) tr
td(off) tf
Q
Charge
Fig.12 Gate Charge Waveform
Fig 11. Switching Time Circuit
WEITRON
http://www.weitron.com.tw
5/6
05-May-05
WTC2310
SOT-23 Outline Dimension
SOT-23
A
Dim
A
B
C
D
Min
0.35
1.19
2.10
0.85
0.46
1.70
2.70
0.01
0.89
0.30
0.076
Max
0.51
1.40
3.00
1.05
1.00
2.10
3.10
0.13
1.10
0.61
0.25
B
C
TOP VIEW
E
D
G
G
H
J
K
L
E
H
K
L
M
J
M
WEITRON
http://www.weitron.com.tw
6/6
05-May-05
