JXMBSG-T-C10-01-C

型号:

JXMBSG-T-C10-01-C

描述:

CDMA双工器腔[ CDMA Cavity Diplexer ]

品牌:

AAC[ AMERICAN ACCURATE COMPONENTS, INC. ]

页数:

1 页

PDF大小:

190 K

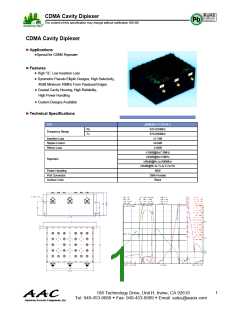

CDMA Cavity Diplexer
The content of this specification may change without notification 9/01/09
CDMA Cavity Diplexer
►Applications
●Special for CDMA Repeater
►Features
● High “Q”, Low Insertion Loss
● Symmetric Pseudo Elliptic Designs, High Selectivity,
40dB Minimum 10MHz From Passband Edges
● Coaxial Cavity Housing, High Reliability,
High Power Handling
● Custom Designs Available
►Technical Specifications
P/N
JXMBSG-T-C10-01-C
825-835MHz
Rx
Frequency Range
Tx
870-880MHz
Insertion Loss
Ripple in band
Return Loss
≤1.7dB
≤0.6dB
≥18dB
≥10dB@fo±7.5MHz
≥40dB@fo±15MHz
≥60dB@Rx to 890MHz
≥85dB@Rx to Tx & Tx to Rx
60W
Rejection
Power Handling
Port Connector
Surface Color
SMA-Female
Black
1
188 Technology Drive, Unit H, Irvine, CA 92618
Tel: 949-453-9888 Š Fax: 949-453-8889 Š Email: sales@aacix.com
American Accurate Components, Inc.
