JXMBSG-T-L20-01-C

型号:

JXMBSG-T-L20-01-C

描述:

WLAN的2.4GHz腔双工器[ WLAN 2.4GHz Cavity Diplexer ]

品牌:

AAC[ AMERICAN ACCURATE COMPONENTS, INC. ]

页数:

1 页

PDF大小:

166 K

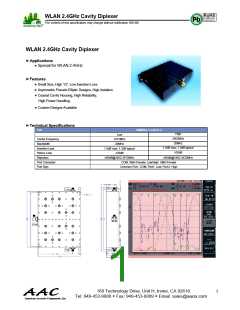

WLAN 2.4GHz Cavity Diplexer
The content of this specification may change without notification 9/01/09
WLAN 2.4GHz Cavity Diplexer
►Applications
● Special for WLAN 2.4GHz
►Features
● Small Size, High “Q”, Low Insertion Loss
● Asymmetric Pseudo Elliptic Designs, High Isolation
● Coaxial Cavity Housing, High Reliability,
High Power Handling
● Custom Designs Available
►Technical Specifications
P/N
JXMBSG-T-L20-01-C
High
2462MHz
Low
Center Frequency
Bandwidth
2412MHz
20MHz
20MHz
1.5dB max; 1.2dB typical
≥20dB
Insertion Loss
Return Loss
Rejection
1.5dB max; 1.2dB typical
≥20dB
≥85dB@2452-2472MHz
≥85dB@2402-2422MHz
Port Connector
Port Sign
COM: SMA-Female; Low/High: SMA-Female
Common Port:: COM; Port1: Low; Port:2: High
188 Technology Drive, Unit H, Irvine, CA 92618
1
Tel: 949-453-9888 Š Fax: 949-453-8889 Š Email: sales@aacix.com
American Accurate Components, Inc.
