JXMBSG-T-W60-01-C

型号：

JXMBSG-T-W60-01-C

描述：

WCDMA双工器腔[ WCDMA Cavity Diplexer ]

品牌：

AAC[ AMERICAN ACCURATE COMPONENTS, INC. ]

页数：

1 页

PDF大小：

214 K

下载PDF手册

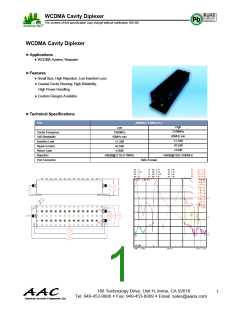

WCDMA Cavity Diplexer
The content of this specification may change without notification 9/01/09
WCDMA Cavity Diplexer
►Applications
● WCDMA System, Repeater
►Features
● Small Size, High Rejection, Low Insertion Loss
● Coaxial Cavity Housing, High Reliability,
High Power Handling
● Custom Designs Available
►Technical Specifications
P/N
JXMBSG-T-W60-01-C
High
2140MHz
60MHz min
≤1.2dB
Low
1950MHz
Center Frequency
1dB Bandwidth
Insertion Loss
Ripple in band
Return Loss
60MHz min
≤1.2dB
≤0.5dB
≤0.5dB
≥18dB
≥18dB
Rejection
≥90dB@2110-2170MHz
≥90dB@1920-1980MHz
Port Connector
SMA-Female
188 Technology Drive, Unit H, Irvine, CA 92618
Tel: 949-453-9888 Š Fax: 949-453-8889 Š Email: sales@aacix.com
1
American Accurate Components, Inc.
