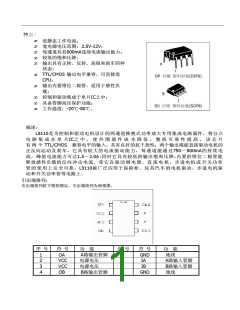

特点：
z
z
z
z
z
低静态工作电流；
宽电源电压范围：2.5V-12V；
每通道具有800mA连续电流输出能力；
较低的饱和压降；
输出具有正转、反转、高阻和刹车四种
状态；
z
z
TTL/CMOS 输出电平兼容，可直接连
CPU；
输出内置钳位二极管，适用于感性负
载；
z
z
z
控制和驱动集成于单片IC之中；
具备管脚高压保护功能；
工作温度：-20℃-80℃。
描述：
L9110是为控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件，将分立
电 路 集 成 在 单 片IC之 中 ， 使 外 围 器 件 成 本 降 低 ， 整 机 可 靠 性 提 高 。 该 芯 片
有 两 个 TTL/CMOS 兼容电平的输入，具有良好的抗干扰性；两个输出端能直接驱动电机的
正反向运动及刹车，它具有较大的电流驱动能力，每通道能通过750～800mA的持续电
流，峰值电流能力可达1.5～2.0A；同时它具有较低的输出饱和压降；内置的钳位二极管能
释放感性负载的反向冲击电流，使它在驱动 继电器、直 流电 机、步进电机或 开关功率
管的 使用上安全可靠。L9110被广泛应用于保险柜、玩具汽车的电机驱动、步进电机驱
动和开关功率管等电路上。
引出端排列：
引出端排列按下图的规定。引出端排列为俯视图。
序 号
符 号
OA
VCC
VCC
OB
功 能
A路输出管脚
电源电压
序 号
符 号
GND
IA
IB
GND
功 能
地线
1
2
3
4
5
6
7
8
A路输入管脚
B路输入管脚
地线
电源电压
B路输出管脚
