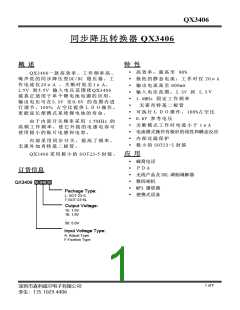

QX3406
应用指引
QX3406 是一款固定工作频率、电流模式降压架构的同步降压器件，内置主（P 沟道 MOSFET）
和同步（N 沟道 MOSFET）开关。外部元件的选择受负载要求的影响，在应用中要合理选择外
部元件，以使器件处于最佳工作状态。
（1） 电感的选择
对于大多数应用，1uH 至 4.7 uH 的电感已能满足应用之要求。电感的大小影响输出的纹
波电流，采用感量大的电感，可以降低输出的纹波电流，而感量小的电感，则会导致较高的
纹波电流。在电路中
较高的 Vin 或 Vout 会使纹波电流增大，用于设定纹波电流的一个合理起点为
＝240mA (额
定最大电流 600 mA 的 40%)，电感的额定 DC 电流至少等于最大负载电流和纹波电流的二分之
一的总和，以防止磁芯饱和。因此，对于大多数应用来说，额定电流有 720mA（600mA+240mA
／2）的电感应该是足够了。为了获得更高的效率，请使用低内阻的电感。
（2） Cin 和 Cout 的选择
IC 的内部是处于在个开关工作的状态，为防止大电压瞬变，输入电容应该选择低 ESR 的
电容器。一般的应用是，电容的容量在 4.7uF 已足够。
输出电容的作用是给输出电压滤波，对于大多数应用，10uF 就能保持输出纹波很小，电
压很稳定。
输入电容和输出电容建议都采用 X5R、X7R 电价质陶瓷贴片电容，它具有较低的成本，较
小的体积，低的 ESR，能获得非常低的纹波。
设置输出电压（对于可调版本）
对于可调的版本，还可以通过外部的两个取样电阻，调整输出电压。电路图请参看典型应
用电路图 2。输出的电压由可面的公式可以算出：
ＰＣＢ布线注意事项
在ＰＣＢ布线时，请注意几下几点，以保证器件能工作在最佳状态。
１、地线，电源线和ＳＷ脚走线应尽量加大，尽量短，少拐弯。因为主电流通路在这上面，
走线太长或线太细，都会对整个电路的转换效率有影响。
２、取样分压电阻的两端应分别接近输出电容的正极和器件的极地引脚。
３、输入电容要靠近器件的Ｖin 脚。
４、ＳＷ远离分压电阻的取样点。
