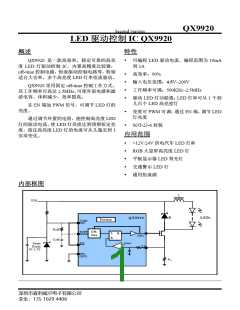

Second Version
QX9920
电路工作原理
QX9920 采用峰值电流检测和固定关断时间的控制方式. 电路工作在开关管导通和关断两种状态:
ꢀ导通状态: 参见电路框图，MOS 开关处于导通状态，输入电压 VIN 通过电感 L、LEDs、MOS
开关、电流检测电阻 Rcs 向电感充电，电感 L 的电流随充电时间增加，当电感电流达到
250mV/Rcs 时，QX9920 的比较器输出高电平并触发 RS 触发器从而关断 MOS 开关。
ꢀ关断状态: MOS 开关处于关断状态，电感通过由 LEDs，二极管 D 及电感 L 本身组成的环路
对 LEDs 放电，MOS 开关在关断一个固定的时间 Toff 后，重新回到导通状态并重复导通与关
断过程。
固定关断时间可由连接到Toff 端的ROFF 和 COFF 设定：
150KΩ• ROFF
T
OFF = 0.51•
•(COFF + 7.3pF)
R
OFF +150KΩ
如果不外接ROFF 和 COFF，QX9920 内部将关断时间设定为:
OFF = 620ns
T
Leds 的电流由Rcs 设定为:
250mV VLED ∗TOFF
ILED
=
−
RC S
2L
典型应用
L1
47μH
LED
1N5819
D2
AP2306
R1 1K
QX9920
I
LED0
4
VDD
1
6
Vin
12V
DRV
5.0V
3
5
EN
D1
0.5W
CS
TOFF
VSS
2
C1
15P
5.1 ohm
R2
