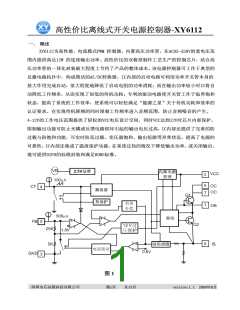

高性价比离线式开关电源控制器-XY6112
七、 原理描述
启动控制:启动阶段内部基准，震荡器和驱动电路及各种保护电路停止工作，芯片以60UA的
小电流工作，启动电阻上的电流经OB输入到Q1的基极，经放大后的电流从OE流出经过限流电
路到芯片的VCC脚，大于60UA的电流部分给VCC并联的电容充电，当VCC电压达到8.8V后芯片
开始工作，芯片进入PWM控制状态。
PWM控制:芯片FB引脚电压经内部电阻分压后输出给PWM比较器作为开关电流峰值的基准信
号， FB信号的大小决定了开关管峰值电流的大小从而通过FB的控制实现了PWM控制，同时输
出脉冲的占空比还受最大占空比的限制，对FB的控制可以通过内部控制电路和外部反馈电路
实现。
外部反馈电路：系统输出误差调整信号经过放大后转换成电流信号通过光藕的隔离传输来调
整FB的电压，负载越重，光藕电流越小FB电压就越高，PWM信号的占空比就越大，输出功率
就增加，反之亦然，输出负载轻，反馈电流增加，FB电压减小，占空比减小，输出减小，从
而实现了输出电压的调整。
VCC过电流保护电路： 若外围反馈试图使VCC大于12V，则由芯片内部电路反馈到FB，使FB
电压降低，从而使输出功率降低，使VCC稳压在12V，利用此特性可以保护在光耦或反馈电
路故障的情况下输出电压升高。从而可以保护次级电路及其输出的负载不会损坏。
待机降频控制电路：在待机状态下，输出电压升高，FB电压拉低，若FB小于1.8V（约在1.2-1.8V
之间）振荡器周期将随之增加，FB越小振荡器周期越宽、但限制频率最小不小于20KHz,此特
性降低了开关电源的待机功耗同时又防止音频干扰的出现。
高效的驱动电路：高效的驱动电路使开关管工作于临界饱和驱动状态，提高三极管的工作频
率。从而有效地减小了三极管的开关损耗，提高整个系统的工作效率同时大大减小了芯片的
发热。使系统工作更可靠。
热保护功能: 内部温度高于140℃后从内部拉低FB电压以调宽振荡器的周期，从而减小或关
闭输出功率，使XY6112温度不超过150℃，实现保护作用
