WT821-SD

型号：

WT821-SD

描述：

WT821 -SD MP3音频Vocechip[ WT821-SD MP3 Audio Vocechip ]

品牌：

ETC[ ETC ]

页数：

8 页

PDF大小：

329 K

下载PDF手册

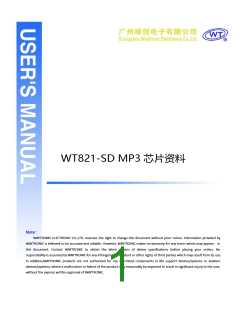

WT821-SD MP3 芯片资料
Note：
WAYTRONIC ELECTRONIC CO.,LTD. reserves the right to change this document without prior notice. Information provided by
WAYTRONIC is believed to be accurate and reliable. However, WAYTRONIC makes no warranty for any errors which may appear in
this document. Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders. No
responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.
In addition,WAYTRONIC products are not authorized for use as critical components in life support devices/systems or aviation
devices/systems, where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user,
without the express written approval of WAYTRONIC.
广州唯创电子有限公司
WT821-SD MP3芯片资料V1.0
目录
1. 产品概述 ........................................................................................................................................................... 3
2. 产品特点 ........................................................................................................................................................... 3
3. 应用范围 ........................................................................................................................................................... 3
4. 管脚图 ............................................................................................................................................................... 3
5. 管脚说明 ........................................................................................................................................................... 4
6. 电气参数 ........................................................................................................................................................... 4
7. 控制模式 ........................................................................................................................................................... 4
7.1
7.2
按键控制模式 ........................................................................................................................................... 4
一线串口控制方式 ................................................................................................................................... 4
一线串口控制 ................................................................................................................................... 4
端口的分配 ....................................................................................................................................... 4
语音及命令码对应表 ....................................................................................................................... 5
控制时序 ........................................................................................................................................... 5
7.2.1
7.2.2
7.2.3
7.2.4
8. 典型应用电路 ................................................................................................................................................... 6
8.1
8.2
8.3
基本连接图 ............................................................................................................................................... 6
按键控制电路 ........................................................................................................................................... 6
单片机控制电路 ....................................................................................................................................... 7
单片机为 3.3V 供电时...................................................................................................................... 7
单片机为 5V 供电时 ......................................................................................................................... 7
耳机连接电路 ........................................................................................................................................... 7
功放电路 ................................................................................................................................................... 7
8.3.1
8.3.2
8.4
8.5
9. 版本修改记录 ................................................................................................................................................... 8
2
广州唯创电子有限公司
WT821-SD MP3芯片资料V1.0
1. 产品概述
WT821-SD MP3 语音芯片，支持外挂 SD 卡，可以支持播放 MP3 格式音频文件。
2. 产品特点
u
支持 mp3 格式语音播放；
u
u
u
u
u
u
u
u
u
u
可适用于各种高音质的场合；
8 级音量变化；
支持外挂 SD 卡；
SD 卡支持 FAT 和 FAT32 文件系统；
可任意更换语音，直接更换 SD 卡内的内容即可；
工作电压范围 2.5V-3.6V；
支持 ADC 标准 mp3 按键控制及一线串口控制方式；
上电自动播放；
可直接驱动耳机输出；
可外接功放输出。
3. 应用范围
适合：需要更换语音或者时间较长、音质要求较高的场合。
4. 管脚图
WT821-SD 管脚图
3
广州唯创电子有限公司
WT821-SD MP3芯片资料V1.0
5. 管脚说明
封装引脚 名称
简述
功能描述
1
LDO1P8
GND
电源输入
地
直接接电源输入
接地线
2
3
VDD18
OSCI
VDD18
晶振输入
晶振输入
ADC 按键
-
接电容到地
4
接 12M 晶振
接 12M 晶振
ADC 标准 mp3 按键控制输入端
-
5
OSCO
6
A1/ADC1
A4/UARTIN
A5/UARTOUT
A7
7
8
-
-
9
DATA
一线串口 DATA
接耳机输出
10
11
12
13
14
15
16
C2
音频输出
音频输出
-
C3
接耳机输出
C4
-
C5MCLK
C6/MCMD
C7/MDATA
VPP/RESET
SD 卡连接脚
SD 卡连接脚
SD 卡连接脚
复位脚
连接 SD 卡的 CLK 脚
连接 SD 卡的 CMD 脚
连接 SD 卡的 DAT 脚
连接复位电路或者单片机
6. 电气参数
参数
电压
标记
环境条件
最小值
典型值
最大值
单位
V
VDD
I-STD
I
-
2.5
-
3.3
14
-
3.6
-
mA
mA
静态电流
播放电流
VDD=3.3V 外挂 SD 卡
VDD=3.3V 外挂 SD 卡
17
19
7. 控制模式
7.1 按键控制模式
可直接接 ADC 标准 mp3 按键模式输出，DAC 按键模式功能说明：
按键
操作
短按
短按
短按
短按
短按
功能及操作
播放/暂停
音量+
PLAY/PAUSE
VOL+
VOL-
音量-
NEXT
下一曲
PREV
上一曲
7.2 一线串口控制方式
7.2.1 一线串口控制
一线串口控制可以利用 MCU 通过 DATA 线给 WT821-SD 语音芯片发送数据已达到控制的目的。可以实
现语音的播放、停止、上一曲、下一曲、音量+、音量-等。
7.2.2 端口的分配
4
广州唯创电子有限公司
WT821-SD MP3芯片资料V1.0
管脚
A7
RESET
DATA
功能
复位
7.2.3 语音及命令码对应表
数据读取:1. 前面 16 为 00FFH，即为用户码；
2. 接下来的 8 位是数据，先接收 D0 位，再接收 D7 位；
3、最后 8 位为数据反码，用于校对数据，也是先接收 D0 位，再接收 D7 位。
如上面的：数据是 12H,则它的反码为 EDH；如果数据是 01H,则反码是 FEH。
命令码
45H
46H
47H
40H
43H
07H
15H
09H
16H
19H
0DH
0CH
18H
5EH
08H
1CH
5AH
42H
52H
4AH
功能
描述
POWER 键
第一次发送系统关机再次发送系统开机
停止播放
STOP
静音
静音
REPEAT
播放模式选择，可切换循环播放模式
SD 卡 EQ 切换
EQ
上一曲
播放 SD 卡中的上一曲
播放 SD 卡中的下一曲
播放模式下发码暂停，暂停模式下发码播放
0 级为静音，8 级为最大
0 级为静音，8 级为最大
播放地址 0 的语音
下一曲
播放/暂停
音量-
音量+
0
1
2
3
4
5
6
7
8
9
播放地址 1 的语音
播放地址 2 的语音
播放地址 3 的语音
播放地址 4 的语音
播放地址 5 的语音
播放地址 6 的语音
播放地址 7 的语音
播放地址 8 的语音
播放地址 9 的语音
如果想播放地址 10 以上的歌曲，则要组合发送地址，两个地址码之前的延时时间小于 1.5s。例如：
要播放地址位 24 的歌曲，则要发送 00FFH+18H+E7H（18H 的反码）+00FFH+08H+F7H（08H 的反码）
7.2.4 控制时序
MCU 通过 DATA 通信线发送命令控制语音芯片动作。先将 DATA 拉低 9.2ms 再拉高 4.4ms 再发送数据。
数据以电平占空比的形式计算，低电平与高电平数据占空比 1：1 即代表数据位 0，低电平与高电平数据位
占空比为 1：3 代表数据位 1，低电平在前，高电平在后。数据信号先发低位再发高位。在发送数据时，无
需先发送命令码再发送指令。详细时序请见下图：
5
广州唯创电子有限公司
WT821-SD MP3芯片资料V1.0
如图所示为发送数据 48H的时序图。
数据占空比时序如下图所示：
8. 典型应用电路
8.1 基本连接图
8.2 按键控制电路
6
广州唯创电子有限公司
WT821-SD MP3芯片资料V1.0
8.3 单片机控制电路
8.3.1 单片机为 3.3V 供电时
单片机和语音芯片的工作电压均为 3.3V 时，直接连接单片机的 IO 口和语音芯片的 DATA 脚。
8.3.2 单片机为 5V 供电时
单片机为 5V 供电时，需在单片机和语音芯片的 IO 口上通过反向串接二极管连接。
8.4 耳机连接电路
8.5 功放连接电路
7
广州唯创电子有限公司
WT821-SD MP3芯片资料V1.0
9. 版本修改记录
版本
V1.0
日期
描述
2012-12-27
原始版本
广州市唯创电子有限公司――1999 年创立于广州市天河区，是一家集语音芯片研发、语音产品方案设计、语音产
品生产、语音编辑上位机软件开发的高新技术公司。业务范围涉及汽车电子、多媒体、家居防盗、通信、家电、医疗器械、
工业自动化控制、玩具及互动消费类产品等领域。团队有着卓越的 IC 软、硬件开发实力和设计经验，秉持着「积极创新、
勇于开拓、满足顾客、团队合作」的理念，力争打造“语音业界”的领导品牌。
唯创主要生产 WTV 系列语音芯片、WTR 可录音系列语音芯片、WT588D 系列语音芯片、WTB 系列语音芯片、
WTM 系列高音质语音应用模块、WTF 系列的高性价比长时间播放模块，及特约代理的 APLUS 系列语音芯片、ISD 全系
列可录放语音芯片等。率先提供最完备、多元化的客需解决方案，节约研发成本，缩短研发周期，使产品在最短的时间内
成熟上市。在汽车电子及特种车领域，自主研发的公交车报站器在国内有着很好的市场口碑，为叉车使用安全而开发的叉
车超速报警器是国内第一家研发此类产品并大量生产的企业。
唯创坚持“以人为本，不断进行核心技术创新，优良的售后技术跟踪服务”的经营策略，使得唯创能傲立于语音
产品行业。WTV 系列语音芯片、WTR 可录音系列语音芯片、WT588D 语音芯片、WTB 系列语音芯片、WTM 系列高音
质语音应用模块、WTF 系列的高性价比长时间播放模块等都是唯创的自主品牌，具有很强的市场竞争优势。产品、模块、
编辑软件等的人性化设计，使得客户的使用更方便。于 2006 年新成立的北京唯创虹泰分公司主要以销售完整的方案及成
熟产品为宗旨，以便于为国内北方客户提供更好的服务。
唯创持续在研发与技术升级领域大力投资，每年平均提拨超过 20%的营业额作为研发经费，在我们的研发团队中，
有超过 90%员工钻研技术及产品发展。并与同行业大厂合作，勇于迈出下一个高峰。
总公司名称：广州市唯创电子有限公司
电话：020-85638660 85638557 85638319
E-mail：sos@1999c.com
传真：020-85638637
网址：http://www.w1999c.com
地址：广东省广州市天河区棠东东路 25 号 5 楼
分公司名称：北京唯创虹泰科技有限公司
电话：010-89756745
传真：010-8975019
E-mail：BHL8664@163.com
网址：http://www.w1999c.com
地址：北京昌平区立汤路 186 号龙德紫金 3#902 室
广州唯创电子有限公司深圳办事处
电话：0755-83044339 15989379837
传真：0755-83044339-604
地址：深圳市宝安区新安街道前进一路创业电子城(金丰豪庭大厦)18楼A-B
8
