HR10A-7R-6SB(73) 产品概述
一、产品简介

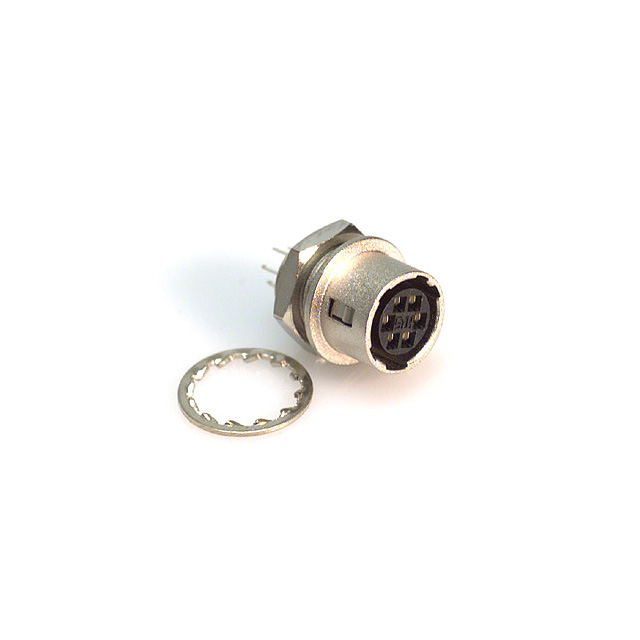

HR10A-7R-6SB(73) 为广濑（Hirose）HR10A系列 M8 型圆形插座，直头母座，6 接点设计，带通孔插件（solder）端子。产品标称额定电流 2A/每触点，额定电压 100V（规格中亦列示 140V 参考值），触头采用磷青铜基材并作银镀层，适用于对信号完整性与接触可靠性有要求的低电流场合。
二、主要技术参数
- 插口规格：M8（圆形螺纹接口）
- 总 PIN 数：6P（6 接点）
- 极性：母（RECEPTACLE, FEMALE）
- 角度：直头（直插方向）
- 额定电流：2A/触点
- 额定电压：100V（参考 140V）
- 触头材质：磷青铜（Phosphor Bronze）
- 镀层：银（Silver）
- 工作温度：-25℃ ~ +85℃
- 封装形式：插件（solder tails / through-hole）
三、结构与材质特点
磷青铜作为触头基材兼具良好弹性与机械耐磨性，银镀层则提供优良的导电性和较低的接触电阻，适合低电流、低压的信号传输。插件式焊接端子便于通过波峰或手工焊接装配到 PCB。外壳与绝缘体材料通常选用耐温、抗老化的工程塑料或金属护套，可在工业现场长期使用。
四、电气与环境适应性
该接插件额定 2A 的电流容量适用于传感器、执行器、信号线及小功率供电；额定电压 100V（参考值 140V）满足常见的工业控制电压等级。工作温度范围 -25℃~+85℃，能适应多数室内工业和轻工业现场环境。银镀层在低电流循环插拔场景下具有良好接触性能，但在含硫或腐蚀性气氛中需注意防护与定期维护。
五、典型应用场景
- 工业自动化：传感器、开关、执行器连接
- 仪器仪表：信号采集端子、外设连接
- 低功率控制系统：蓝牙模块、通信端口（需按电气规范设计）
- 试验台与产线设备：快速插拔的测试/配线接口
六、安装与使用建议
- 焊接：推荐遵循 PCB 和绝缘材料的焊接工艺规范，避免长时间高温以保护银镀层与绝缘体；插件端子适合手工或波峰焊接。
- 防护：在腐蚀性环境或频繁插拔场景，建议选用金镀触点或增加环境密封措施。
- 配合使用：配套的公头（plug）及防护件应选择同系列规格以保证密封与机械寿命。
- 维护：定期检查接触面是否氧化或污染，必要时用适当方法清洁，避免使用含腐蚀性溶剂。
七、替代与选型建议
若使用环境要求更高的耐腐蚀性或更低接触电阻，可考虑同系列金镀触点型号；若需要更高电流承载能力，则应选择更大规格或高电流等级的连接器。选型时请对照实际工作电流、插拔频次与现场环境谨慎确认。
以上为 HR10A-7R-6SB(73) 的概述，若需产品外形尺寸图、针脚排列图或焊接指引（Soldering profile）与配套公头型号，我可以进一步提供或帮您核对具体的规格书。
