AK5704EN 产品概述
一、产品简介
AK5704EN 是一款面向高性能音频前端的多通道模数转换器（ADC），以 32 位分辨率和最高 192 kHz 的采样率为设计目标，集成麦克风放大与可变增益控制，适用于对动态范围、信噪比和通道一致性有较高要求的应用。芯片采用 QFN-28（4×4 mm）封装，集成了基准电压源与数字滤波器，简化系统设计、减少外部器件数目。
二、主要性能参数
- 分辨率：32 bit
- 采样率：最高 192 kHz（支持常用音频采样率）
- 通道数：4 路差分输入
- 差分输入：支持（可获得较好共模抑制与抗干扰性能）
- 信噪比（SNR）：105 dB
- 时钟频率（fc）：支持 256 kHz ～ 27 MHz 的外部时钟源
- 工作电压：两组电源域，1.7 V ～ 1.9 V 与 3.0 V ～ 3.6 V（便于兼容不同模拟与数字电平）
- 工作温度：-40 ℃ ～ +85 ℃
- 静态电流：典型值 7 mA
- 接口：控制总线支持 I²C；产品命名表明音频数据兼容 I²S 格式
- 基准电压：内置参考电压源，减少外部参考器件
- 可变增益：支持（集成麦克风前置放大器或增益控制机制）
- 功能特性：内置数字滤波器、支持差分麦克风输入、通道同步
三、功能特色
- 高分辨率与高动态范围：32 位 ADC 与 105 dB 的 SNR，适合需高解析度和低噪声的采集场景，例如高端录音、声学测量与语音采集阵列。
- 四通道差分输入：支持多麦克风阵列或多路模拟输入，差分输入结构有助于抑制共模噪声和改善电磁干扰耐受性。
- 内置参考与数字滤波：集成基准电压降低外围元件需求；可配置的数字滤波器简化后端处理与滤波任务，支持不同带宽与抗混叠需求。
- 可变增益与麦克风放大：集成增益控制，适配不同灵敏度的麦克风或输入信号幅度，便于在系统级实现增益调节与自动增益控制策略。
- 低功耗运作：静态电流约 7 mA，在便携设备中有助于延长电池寿命（实际功耗视工作模式与外设负载而定）。
四、接口与时钟建议
- 控制接口：I²C 用于寄存器配置、增益与滤波器选择、功耗模式控制等。建议在设计中预留上拉电阻并考虑多个设备的地址管理。
- 音频数据：器件命名与主流设计一致，音频数据可与 I²S 总线兼容，可实现与 DSP、微控制器或音频处理器直接对接。
- 时钟配置：芯片支持 256 kHz ～ 27 MHz 的时钟输入，设计时应保证时钟源低抖动以维持 ADC 的动态性能。常见做法是使用高质量的晶振或低抖动 PLL 时钟，并确保时钟回路与模拟地/电源良好隔离。
五、典型应用场景
- 专业与便携录音设备：多通道同步采集、高动态范围录音
- 智能语音与会议系统：阵列麦克风前端、远场语音拾取与降噪预处理
- 高端消费类音频产品：声音测量、耳机测评与音源捕捉
- 工业/仪器仪表：需要高精度声学测量或多通道模拟采集的系统
六、典型使用建议与注意事项
- 电源与退耦：分别为模拟与数字电源提供充足的去耦电容，靠近电源引脚布置陶瓷电容，减少电源噪声对 ADC 性能的影响。
- 接地与布线：模拟地与数字地应合理分区并在参考点汇流，差分输入走对称线，避免长距离单端走线接入。
- 差分输入匹配：麦克风或传感器到差分输入的阻抗匹配和对称走线可优化共模抑制比。
- 时钟品质：使用低抖动时钟，防止时钟相位噪声降解 SNR 与抖动性能。
- I²C 总线管理：多器件环境下注意地址冲突、总线速率与上拉设计，必要时增加 I²C 总线复用或隔离策略。
- 热与可靠性：QFN 封装需要良好焊盘接地散热，注意制造工艺与回流温度曲线以保证长期可靠性。
七、封装与系统集成

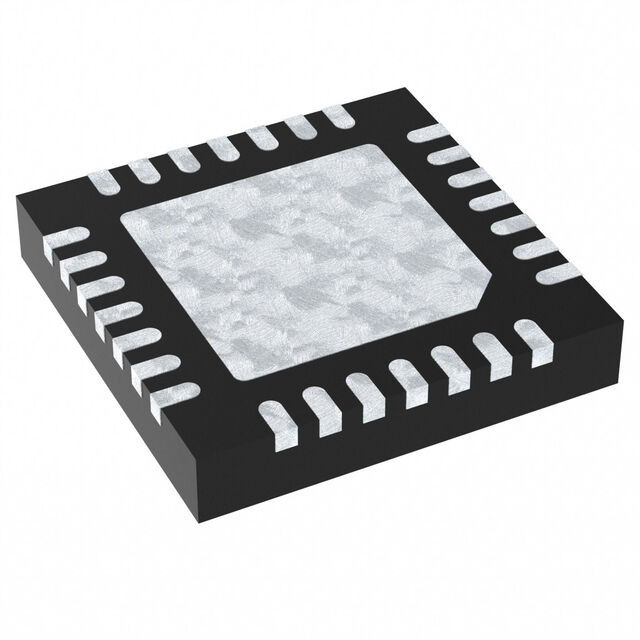

AK5704EN 提供 QFN-28（4×4 mm）小型封装，适合空间受限的便携或嵌入式系统。封装利于 PCB 面积优化，但要重视底部焊盘的接地与散热处理，以及引脚排列对布线的影响。集成化程度高可显著减少 BOM 和外部校准要求，加速系统开发。
总结：AK5704EN 将高分辨率、低噪声、多通道差分输入与内部基准及数字滤波器结合，能满足对音质和多通道同步要求较高的音频前端设计。合理的电源、接地、差分布线及低抖动时钟设计将发挥其最佳性能。
