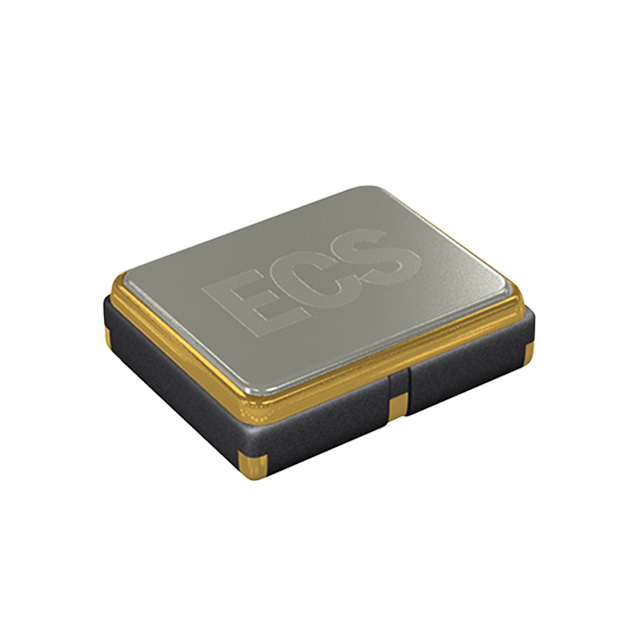

ECS-327ATQMV-AS-TR 汽车级XO晶体振荡器产品概述
一、产品基本定位与核心认证
ECS-327ATQMV-AS-TR是ECS Inc.推出的MultiVolt™系列有源晶体振荡器（XO），采用卷带（TR）包装，专为对可靠性、宽电压兼容及极端环境适应性有高要求的场景设计。该产品通过AEC-Q200汽车级认证，是汽车电子、工业控制等领域的理想时钟基准器件，同时兼容消费电子、物联网等低功耗场景。
二、核心电气性能参数解析
2.1 频率与精度特性
- 核心频率：32.768kHz（实时时钟/计时电路的标准频率，广泛用于RTC、定时模块）；
- 负载电容：15pF，匹配晶体谐振特性，保证频率稳定性；
- 频率稳定性：±100ppm，满足大多数数字电路对时钟精度的需求，避免因频率偏移导致的功能异常。
2.2 供电与功耗表现
- 宽电压范围：1.62V~3.63V，覆盖1.8V、2.5V、3.3V等主流MCU/SoC供电电平，无需额外电平转换，简化系统设计；
- 工作电流：最大200µA，低功耗特性适配电池供电设备；
- 禁用电流：最大20µA，支持使能/禁用功能，可通过外部引脚控制输出开关，进一步降低待机功耗。
2.3 输出特性
采用HCMOS输出，兼容常见逻辑电平，输出占空比55%，信号质量稳定，可直接驱动MCU、FPGA等数字电路的时钟输入引脚。
三、关键功能与环境适应性
3.1 使能/禁用控制功能
内置使能/禁用引脚，用户可通过外部信号控制振荡器输出的开启/关闭：
- 使能时：正常输出32.768kHz时钟，电流200µA；
- 禁用时：输出关闭，电流降至20µA，适合周期性休眠/唤醒的设备（如可穿戴设备、胎压监测系统）。
3.2 宽温工作范围
工作温度覆盖**-40°C~125°C**，可承受汽车发动机舱高温、冬季低温，以及工业环境的温度波动，确保极端条件下稳定工作。
3.3 汽车级可靠性
AEC-Q200认证要求元器件通过振动、湿度、盐雾等严苛测试，ECS-327ATQMV-AS-TR满足该标准，可靠性远高于普通消费级器件，适合汽车电子的高可靠性需求。
四、封装与安装设计
4.1 小型化封装
采用4-SMD无引线Mini-CSMD封装，尺寸仅为3.20mm×2.50mm（0.126英寸×0.098英寸），高度最大1.00mm（0.039英寸），体积小巧，可节省PCB布局空间，适配智能手表、车载传感器等小型化产品。
4.2 自动化贴装适配
卷带（TR）包装设计，支持自动化贴装生产线，提高批量生产效率，降低人工成本。
五、典型应用场景
5.1 汽车电子领域
- 车载信息娱乐系统的时钟基准；
- 仪表盘实时时钟（RTC）；
- 车身控制模块（BCM）的定时电路；
- 胎压监测系统（TPMS）的低功耗时钟源。
5.2 工业控制领域
- 工业传感器节点的时钟参考；
- PLC（可编程逻辑控制器）的定时模块；
- 远程监控设备的低功耗计时电路。
5.3 消费电子与物联网
- 智能手表、手环等可穿戴设备的RTC；
- 物联网（IoT）终端的低功耗时钟源；
- 便携式医疗设备的计时电路。
六、产品核心优势总结
- 宽电压兼容：1.62V~3.63V供电范围，适配多平台MCU/SoC，简化系统设计；
- 低功耗设计：工作电流200µA，禁用电流20µA，延长电池续航；
- 极端环境适应：-40°C~125°C宽温+AEC-Q200认证，满足汽车/工业严苛要求；
- 小型化封装：3.2×2.5mm Mini-CSMD，节省PCB空间，适合小型化产品；
- 稳定可靠：晶体基准+±100ppm稳定性，保证时钟精度与系统可靠性。
该产品凭借宽电压、低功耗、汽车级可靠性等优势，成为多领域时钟基准的优选器件，可有效提升系统的稳定性与续航能力。
