BT0507BH3I106CN25B 温度补偿晶体振荡器（TCXO）产品概述
一、产品定位与核心属性
BT0507BH3I106CN25B是恒晶科技（XTALTQ）推出的工业级温度补偿晶体振荡器（TCXO），针对中高精度时钟同步、宽温环境下的频率稳定需求设计。产品采用SMD7050-10P表面贴装封装，体积紧凑，具备低功耗、宽温适应、高频率稳定度等核心优势，是数字电路、通信设备、工业控制等领域的理想时钟源。
二、关键参数深度解析
- 频率与稳定度：输出频率25MHz，为工业与通信领域常用的标准时钟频率；频率稳定度±1ppm（典型值），通过内置温度补偿电路抵消晶体的温度漂移——相比普通XO（晶体振荡器）的±50ppm~±100ppm稳定度提升显著，可满足对频率精度要求较高的场景（如通信同步、测试仪器基准）。
- 输出与供电：输出模式为方波，上升/下降沿陡峭（典型<10ns），适配数字系统的时钟输入；工作电压3.3V（主流低功耗电压），工作电流15mA，在保证性能的前提下控制了功耗，适配电池供电或功耗敏感设备。
- 温度与可靠性：工作温度范围-40℃+85℃，覆盖工业级环境的温差变化（如户外设备、车间生产线）；存储温度可扩展至-55℃+125℃，进一步提升极端环境下的存储适应性。
三、封装与引脚配置

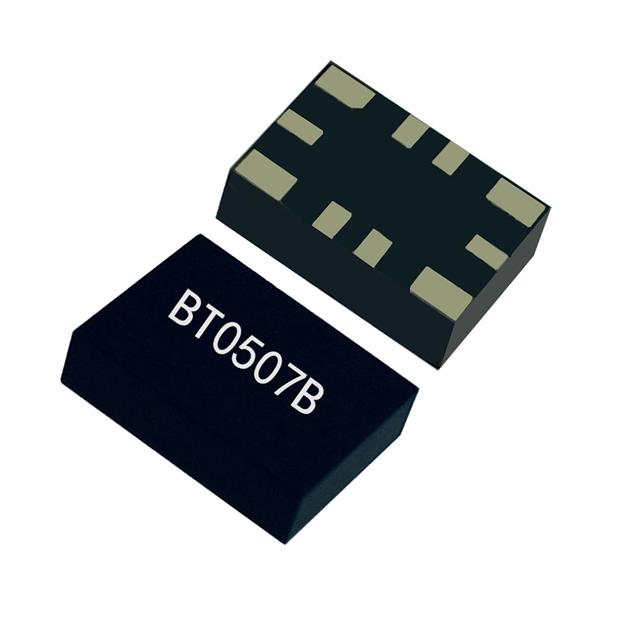

产品采用SMD7050-10P封装：
- 尺寸为7.0mm×5.0mm×1.5mm（典型），属于小型化表面贴装封装，节省PCB布局空间，适配高密度电路设计；
- 10引脚配置，核心引脚包括电源（VCC、GND）、时钟输出（OUT），部分型号预留使能（EN）、备用功能引脚（具体需参考官方 datasheet），提升产品灵活性；
- 引脚间距符合IPC标准，支持自动化贴片生产，良率高，适合批量应用。
四、典型应用场景
BT0507BH3I106CN25B的性能适配多领域需求：
- 工业自动化：PLC（可编程逻辑控制器）、传感器节点、伺服控制系统的时钟基准，宽温稳定度确保极端环境下设备同步运行；
- 通信设备：基站（小基站、宏基站）、路由器、交换机的时钟同步，±1ppm稳定度满足通信协议对频率精度的要求；
- 测试仪器：示波器、信号发生器、频谱分析仪的基准时钟，高稳定度提升测试精度（如信号频率测量误差控制在ppm级）；
- 消费电子：智能穿戴、智能家居设备的实时时钟（RTC）扩展，低功耗适配电池供电（单次充电可支持长期时钟运行）；
- 车载辅助设备：车载导航、行车记录仪的时钟源，-40℃~+85℃宽温适应车载环境的温度变化（如冬季低温、夏季高温）。
五、品牌与品质保障
恒晶科技（XTALTQ）是国内专注于晶体振荡器研发与生产的厂商，产品通过ISO9001质量管理体系认证，符合RoHS、REACH等环保指令，批量产品一致性好。BT0507BH3I106CN25B的温补电路经过优化，可长期稳定工作（MTBF≥100万小时），为客户提供可靠的时钟解决方案，支持定制化参数调整（如频率、稳定度范围）。
该产品平衡了精度、功耗与成本，是中小批量工业/通信设备的高性价比时钟选择。
