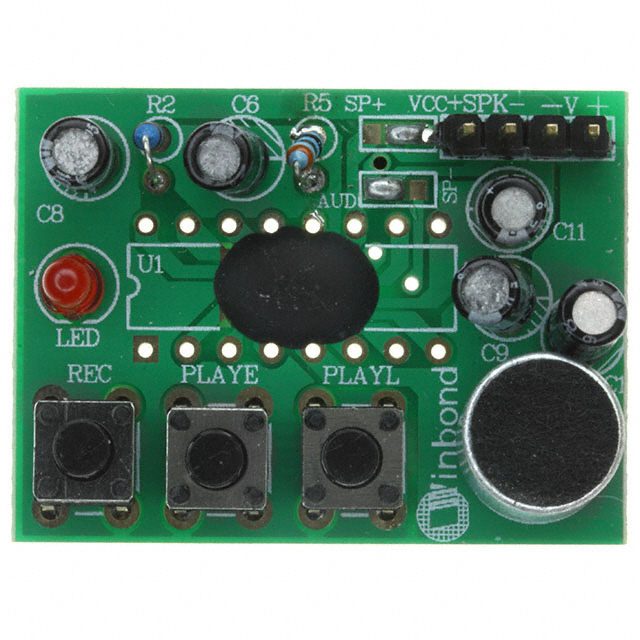

NC-ISD1620B 音频传感器Demo板产品概述
一、产品核心定位
NC-ISD1620B是新唐科技（NUVOTON）针对其ISD1620数字语音处理器推出的开发演示板，核心作用是帮助开发者快速评估ISD1620的音频采集、处理、存储与播放功能，降低语音方案前期验证成本，缩短从原型设计到量产的开发周期。该板件集成ISD1620的完整功能链路，无需额外搭建硬件即可开展语音交互、录放音等功能测试。
二、硬件架构与核心组件
NC-ISD1620B采用模块化设计，核心组件包括：
- 主处理芯片：新唐ISD1620数字语音处理器（集成16-bit ADC、16-bit DAC、语音编码/解码模块，支持SPI接口扩展存储）；
- 音频输入：驻极体麦克风接口（支持单声道采集，频率响应覆盖20Hz~20kHz）；
- 音频输出：双接口设计（3.5mm耳机接口+扬声器驱动电路，适配8Ω/0.5W扬声器）；
- 控制与指示：3个功能按键（录音、播放、停止）+ 3个LED状态灯（录音中、播放中、待机）；
- 电源与通信：USB 5V供电（无需外部电源）+ SPI接口（用于PC端参数配置、语音数据下载）。
三、核心功能特性
3.1 完整音频链路支持
板件集成从采集→编码存储→解码播放的全流程功能：
- 采集端：16-bit ADC实现高保真输入，支持自动增益控制（AGC）优化弱信号采集；
- 存储端：通过SPI接口外接Flash（板载预留焊盘），可扩展语音存储容量；
- 播放端：16-bit DAC驱动输出，支持硬件电位器调节音量。
3.2 灵活控制方式
支持两种控制模式：
- 本地按键控制：无需外接设备，通过板上按键即可完成录音（最长30秒单段，可分段存储）、播放、停止操作；
- 远程SPI控制：连接MCU或PC，实现语音数据下载、参数配置（采样率、编码格式）、多段语音切换播放等高级功能。
3.3 低功耗与状态可视化
- 待机模式功耗低至1μA（典型值），适合电池供电的移动场景；
- LED状态灯直观反馈工作状态（红色=录音中、绿色=播放中、蓝色=待机），便于调试排查问题。
四、典型应用场景
NC-ISD1620B适用于多种语音方案的原型验证：
- 智能交互原型：智能家居（语音控制家电）、智能玩具（互动应答）的功能验证；
- 录放音设备开发：录音笔、电子门铃、语音提示器的硬件适配测试；
- 教育实验：高校嵌入式课程中“音频处理模块”的教学演示；
- 工业语音方案：工业设备故障提示、电梯播报的原型开发。
五、开发支持与资源
新唐科技提供完善的开发资源：
- 文档支持：用户手册（含原理图、BOM表、操作步骤）、ISD1620芯片 datasheet；
- 软件工具：PC端配置工具（语音下载、参数设置）、SPI控制示例代码；
- 技术支持：官网论坛、技术热线，针对开发问题快速响应。
该板件以“低成本、易上手”为核心设计思路，是开发者验证语音功能的高效工具。
