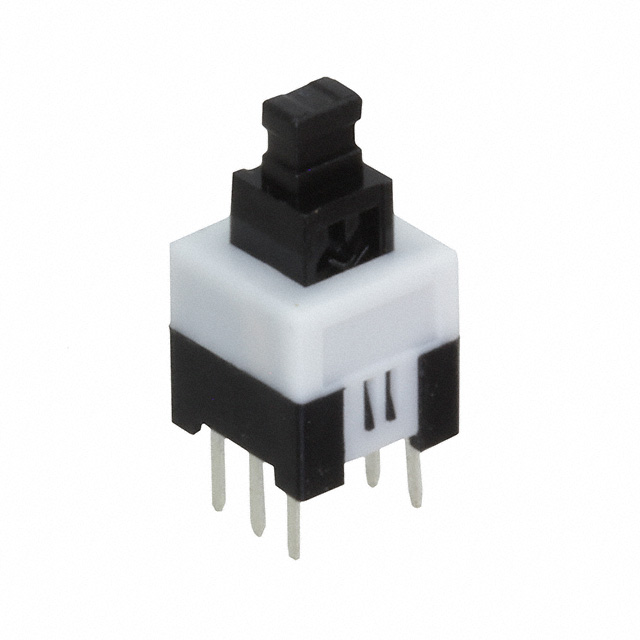

TL2230EEF100 按钮开关产品概述

一、产品基本定位与核心设计

TL2230EEF100是E-Switch推出的一款自锁式双刀双掷（DPDT）按钮开关，专为小电流、低压场景下的稳定控制需求设计。其核心设计围绕“操作便捷性”与“电路兼容性”展开：采用直插式安装适配传统PCB布局，矩形柱塞按键结合1N低操作力兼顾手感与可靠性，黑色键帽提升视觉辨识度，整体定位为经济型、高适配性的控制开关组件，可覆盖工业、消费电子、小型仪器等多领域应用。

二、电路结构与电气性能参数

该开关采用双刀双掷（DPDT） 电路结构，内置两组独立的单刀双掷触点，可同时实现两路信号的切换控制（如两路电源通断、两组功能模式切换），满足多回路控制需求。

电气性能上，核心参数明确：

• 额定触点电流：100mA（直流/交流兼容，常规应用以低压直流为主）；
• 额定电压：30V（适配大部分低压电子电路）；
• 触点类型：自锁式——按下后保持当前触点状态，再次按压可复位，避免误触导致的状态变化，适合需要稳定锁定操作的场景（如电源通断保持、功能模式切换）。

三、机械操作与物理特性

1. 按键设计：采用矩形柱塞形状，柱塞头部平整，便于精准按压操作，即使在光线不足或快速操作场景下也能准确触发；
2. 操作手感：操作作用力为1N，属于低阻力设计，长时间反复操作不易造成手部疲劳，提升使用舒适度；
3. 外观与材质：按键/盖帽为黑色，视觉对比度高，不易受环境光线干扰，且黑色材质耐脏污、不易褪色，延长键帽外观寿命；
4. 引脚样式：采用PC引脚（直插式引脚），引脚长度与间距符合标准PCB设计规范，焊接兼容性强。

四、安装与封装适配

TL2230EEF100采用直插式安装，封装类型为插件封装，适配传统PCB板的波峰焊、手工焊接工艺，无需特殊贴片设备，降低生产端的设备成本与工艺难度。

PC引脚设计保证焊接可靠性：引脚与PCB板的接触面积充足，焊接后不易出现虚焊、脱焊问题，适合批量生产与小批量定制化电路集成。

五、典型应用场景

结合其电气与机械参数，该开关适用于以下场景：

1. 小型电子设备模式切换：便携式仪器（如手持万用表、小型示波器）的功能模式锁定（如测量模式切换后保持）；
2. 低压小功率电源控制：LED灯串、小型家电（如加湿器、台灯）的通断保持控制（避免误触断电）；
3. 工业控制终端辅助操作：小型PLC、传感器终端的手动控制按钮（如设备调试模式切换）；
4. 消费电子辅助功能键：音响、遥控器的静音锁定、模式切换（如蓝牙/有线模式锁定）；
5. 医疗小型设备操作：便携式医疗仪器（如血糖监测仪辅助键）的状态锁定操作（符合医疗设备对操作稳定性的要求）。

六、品牌与可靠性保障

该产品由E-Switch（专业开关连接器制造商）生产，遵循行业标准进行可靠性测试：

• 机械寿命：≥10万次（常规操作下长期稳定）；
• 电气寿命：≥5万次（触点无粘连、氧化问题）；
• 环保合规：符合RoHS指令要求，无有害物质污染；
• 环境适应性：工作温度范围覆盖-20℃至+85℃，可满足大部分工业与消费电子的使用环境需求。

整体而言，TL2230EEF100在保证基础性能的同时，兼顾了操作便捷性与安装兼容性，是小电流低压控制场景下的高性价比选择。
