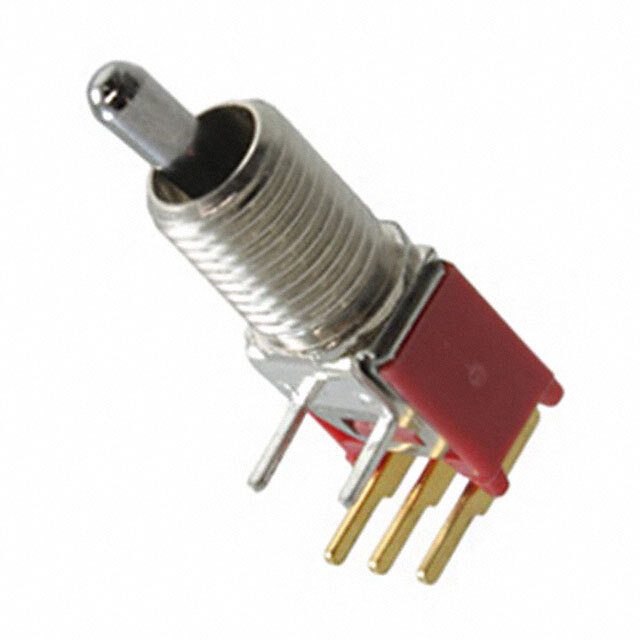

E-Switch 200MSP1T3B5M6RE 钮子开关产品概述
一、产品定位与品牌背景
200MSP1T3B5M6RE是E-Switch（亿斯维奇）200系列的核心小型钮子开关型号，针对低功率控制电路设计，主打紧凑结构、可靠密封与高操作寿命，适配空间受限的小型电子设备。E-Switch作为专业开关制造商，200系列以标准化接口、稳定性能为特点，广泛应用于仪器仪表、消费电子等领域。
二、核心参数总览
参数类别 具体规格 电路类型 SPDT（单刀双掷） 开关功能 开-开（双稳态，无中间位） 额定功率 0.4VA（AC/DC通用） 额定电压 20V AC / 20V DC 安装类型 面板安装，直角端接 面板开口尺寸 圆形φ6.35mm（标准孔径） 端接样式 PC引脚（直插式焊接） 电气寿命 30,000次循环 工作温度范围 -30°C ~ 85°C 致动器材质 黄铜镀铬
三、关键特性深度解析
1. 端子密封设计
端子区域采用环氧树脂密封，可有效阻挡潮气、灰尘侵入，避免端子氧化或接触不良，提升长期电气可靠性——尤其适合湿度较高或粉尘环境（如工业现场、户外便携设备）。
2. 紧凑空间适配
- 面板开口仅φ6.35mm（常见小型设备标准孔径），致动器长度4.68mm，操作时不占用额外空间；
- 直角端接设计使开关主体与PCB呈90°，节省垂直方向布局空间，适配高密度PCB设计。
3. 耐用致动器
致动器采用黄铜镀铬材质：
- 黄铜具备良好机械强度，抗弯折；
- 镀铬层提升耐磨性（降低操作磨损）与防腐蚀性，长期使用手感稳定无卡顿。
4. 低功率精准适配
额定0.4VA（DC下为0.4W）、20V电压范围，专为低压控制信号/小功率电路优化，避免过功率损坏，符合多数小型设备的电压设计需求。
四、典型应用场景
- 小型电子仪器：手持测试仪、信号发生器、示波器的功能切换；
- 消费类电子：便携式音箱、小型家电（如迷你加湿器）的模式选择；
- 医疗设备：小型监护仪、诊断仪器的参数设置（低功率符合医疗设备安全规范）；
- 工业控制：小型PLC模块、传感器节点的状态切换；
- 通讯终端：小型基站、无线耳机充电盒的功能开关。
五、安装与端接说明
1. 安装方式
- 面板安装：需匹配φ6.35mm圆形开口，衬套螺纹为1/4-40（美制标准螺纹），通过配套螺母固定（建议面板厚度1~3mm）；
- 直角端接：PC引脚垂直于开关主体，焊接到PCB板时可节省空间，避免与其他元件干涉。
2. 端接注意事项
PC引脚为直插式，焊接时需控制温度（建议≤260°C，持续时间≤3秒），避免高温损坏端子密封层。
六、环境与可靠性表现
- 温度适应性：-30°C~85°C覆盖常见室内外环境（如车载设备、北方户外设备）；
- 电气寿命：30,000次循环满足长期频繁操作需求（如设备日常模式切换）；
- 密封等级：端子密封设计可达到IP40以上（防固体颗粒侵入，防溅水），优于普通未密封钮子开关。
七、电气性能补充（典型值）
- 接触电阻：≤50mΩ（新开关，长期使用≤100mΩ）；
- 绝缘电阻：≥100MΩ（500V DC测试）；
- 抗电强度：500V AC（端子与外壳之间，1分钟无击穿）。
八、总结
200MSP1T3B5M6RE以紧凑结构、可靠密封、低功率适配为核心优势，解决了小型设备中“空间有限+频繁操作+环境复杂”的切换需求，是高性价比的钮子开关选择，适用于多数低压控制场景。
（注：以上参数未明确标注的典型值，参考E-Switch 200系列公开技术文档）
