GP1A173LCS5F 透射式光电传感器产品概述

一、产品核心定位与应用场景

GP1A173LCS5F是夏普推出的小型透射式槽型光电传感器，主打「低成本、宽温稳定、易兼容」，核心用于检测不透光小型物体的有无、位置或计数。它的5mm槽宽设计刚好适配常见小型部件（如纸张、螺丝、家电门盖），广泛覆盖以下场景：

• 办公设备：打印机/复印机的纸张到位、墨盒位置检测；
• 小型家电：咖啡机水箱盖、微波炉门、扫地机器人尘盒状态反馈；
• 自动化微线：小型电子元件计数、传送带物体定位；
• 智能家居：抽屉/柜门开闭、窗帘位置检测。

二、关键性能参数详解

这款传感器参数针对性强，能满足多数基础检测需求，核心参数分类如下：

（1）光学与机械特性

• 槽宽5mm：检测物体厚度/尺寸需≤5mm（完全阻断槽内红外光路），适配小型部件；
• 峰值波长950nm：红外发射/接收，抗可见光干扰（避免阳光、灯光误触发）；
• 3脚晶体管输出：结构简单，无需复杂驱动，输出信号易被MCU识别。

（2）电气特性

• 逻辑侧电压3V~5.5V：兼容主流MCU（3.3V STM32、5V Arduino），无需电平转换；
• 输出低电平VOL≤350mV：低电平稳定，即使MCU输入阈值低也能准确识别；
• 通道数1：单通道检测，结构紧凑，适合对通道数要求不高的场景。

（3）环境与物理特性

• 工作温度-30℃~+95℃：宽温范围，适应户外低温、车间高温等恶劣环境；
• 脚间距2mm：符合常见PCB封装标准，手工焊/波峰焊易操作，兼容面包板实验。

三、引脚配置与封装说明

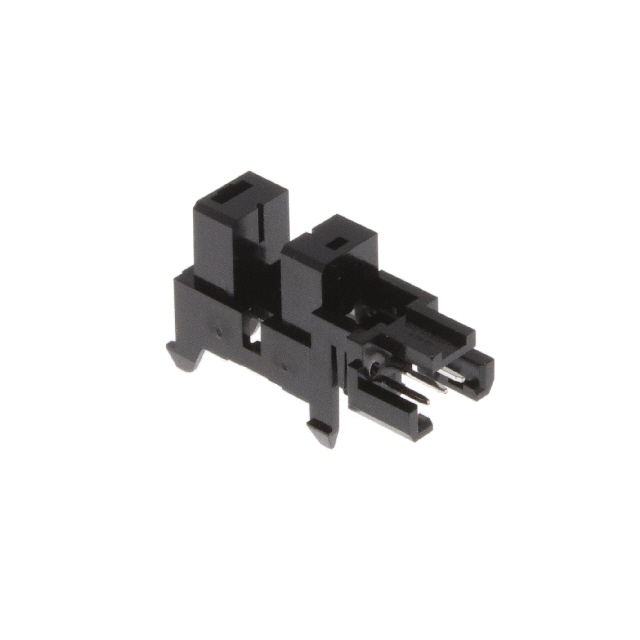

结合夏普GP1A系列通用设计，这款传感器采用透射式槽型封装（外观小巧，槽宽5mm），3脚引脚定义通常为：

• 1脚：Vcc（发射管电源，需匹配3V~5.5V）；
• 2脚：GND（接地）；
• 3脚：OUT（接收管输出，集电极开路型，需外接10kΩ上拉电阻到Vcc）。

注意：实际应用前建议查阅官方datasheet确认引脚，避免焊接错误。

四、应用设计注意事项

为保证稳定工作，需注意以下细节：

1. 检测物体要求：必须是不透光物体（金属、塑料、纸张等），透光物体无法阻断光路，导致误判；
2. 上拉电阻配置：输出为集电极开路，需外接10kΩ~100kΩ上拉电阻到Vcc，否则电平不稳定；
3. 抗干扰措施：强光环境（如阳光直射）需加槽口遮光罩；输出端并联100nF陶瓷电容滤波，减少噪声；
4. 焊接规范：烙铁温度≤260℃，焊接时间≤5秒，避免高温损坏内部芯片；
5. 电压匹配：发射管电压与逻辑侧一致（3V~5.5V），切勿超压（≥6V会损坏器件）。

五、典型应用案例（打印机纸张检测）

以打印机进纸检测为例，直观体现传感器功能：

1. 安装：进纸通道处，槽宽5mm适配A4纸（0.1mm厚度）；
2. 原理：纸张未进入时，光路畅通→输出高电平（上拉电阻）；纸张阻断光路→接收管导通→输出低电平（≤350mV）；
3. MCU识别：主控检测到低电平→判断「纸张到位」，启动打印；持续高电平→判断「缺纸」，提示用户装纸。

这款传感器性价比突出，适合对检测精度要求不高、但需宽温、易兼容的场景，是小型设备检测的常用选择。
