2309411-1 — DDR4 SODIMM 260P 8.0H STD（TE Connectivity）产品概述
一、产品简介

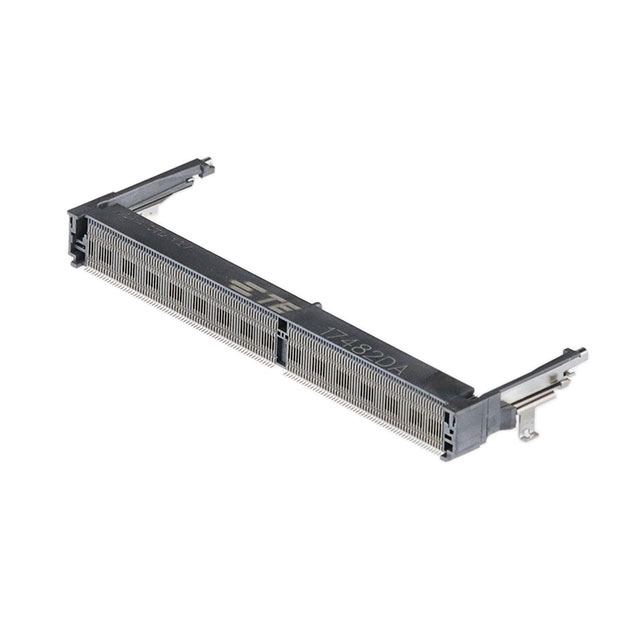

2309411-1 是 TE Connectivity（美国泰科）面向 DDR4 SODIMM 应用的 260 针内存插座，标识为 DDR4 SODIMM 260P 8.0H STD。该件采用卧贴（水平）安装方式，触点镀金处理，适用于笔记本、工控板、通信设备等对体积、可靠性要求较高的系统，用于实现标准 DDR4 SO‑DIMM 内存条与主板之间的电气与机械连接。
二、关键参数与结构特性
- 总针数：260P，兼容 DDR4 SO‑DIMM 模块的针脚布局与信号定义。
- 安装方式：卧贴（水平/侧向插入），便于系统紧凑布局与高度控制。
- 高度：8.0H 标准化高度，适配常见低矮机箱与模块间距要求。
- 触头镀层：金，提高接触可靠性、抗氧化能力与低接触电阻。
三、电性能与接触材料
触点采用金属基底并进行金属化处理与镀金，保障长期接触稳定性和低电阻特性，适配高速 DDR4 信号传输。金属化与镀层工艺可有效减小接触阻抗波动并降低信号失真风险，有利于保持信号完整性与供电稳定。
四、机械与安装说明
该插座为卧贴安装风格，适合表面贴装或通过孔+表面混合工艺的 PCB 布局。建议在 PCB 设计时按制造商提供的封装图和座标绘制焊盘、定位孔与机械支撑点，留出插拔空间和加固通孔区域。焊接制程应与标准 SMT 回流曲线匹配，避免超温或机械应力导致插针弯曲。
五、兼容性与应用场景
产品设计遵循 DDR4 SODIMM 的机械与电气规范，兼容主流 DDR4 SO‑DIMM 内存模块。典型应用包括笔记本电脑、工业主板、嵌入式系统、通信设备及测试平台，尤其适用于需要低剖面、高可靠的内存连接方案。
六、设计与可靠性建议
为保证长期可靠性，建议：
- 按 TE 提供的 PCB 布局文件和安装说明进行落位与焊接；
- 在高振动或高温环境下增加机械支撑或夹具；
- 采取适当的 ESD 防护和清洗工艺，避免清洗液残留影响金属接触面；
- 进行信号完整性验证与插拔寿命测试，确保在目标使用工况下性能稳定。
七、采购与质量认证
作为 TE Connectivity 的标准件，2309411-1 在供应链可获得性、质量一致性方面具备优势。采购时建议确认包装规格、产品批次信息及是否满足 RoHS 等环境合规要求，并与供应商确认可追溯的质保和技术支持服务。
