TSL25911FN 产品概述
一、产品简介

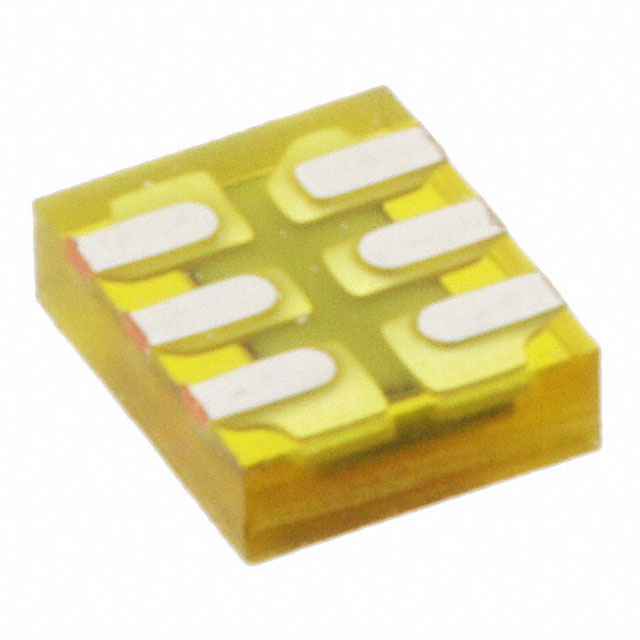

TSL25911FN 是 ams（艾迈斯半导体）一款超高灵敏度的光强到数字转换器，采用 DFN-6（2 × 2.2 mm）封装（ODFN-6 形式），封装尺寸紧凑，整体尺寸约为 2.4 mm × 2.0 mm × 0.65 mm。器件通过 I2C 接口与主控通信，适合对光照动态范围和低照度环境要求较高的便携与嵌入式应用。
二、主要参数（关键规格）
- 感测类型：光强（光到数字转换）
- 接口类型：I2C（标准总线，支持主/从架构）
- 工作电压：2.7 V ～ 3.6 V
- 静态电流（Iq）：典型 2.3 μA（低功耗）
- 工作温度：-30 ℃ ～ +70 ℃
- 外形尺寸：长 2.4 mm、宽 2.0 mm、高 0.65 mm
- 封装：DFN-6（2 × 2.2）
- 功能特性：光谱校正 / 滤光、可调增益控制、低功耗 / 睡眠模式、可配置中断 / 事件触发
三、功能亮点
- 极高灵敏度：适合弱光与室外强光环境，扩展动态范围，便于在宽光照变化下获得可靠测量。
- 双通道光谱处理：通常配合宽光谱与红外通道实现光谱校正与滤光，改善对不同光源下的光强响应一致性。
- 可调增益与积分时间：通过寄存器设置可在系统级优化灵敏度与响应速度，以适配不同应用场景。
- 低功耗设计：待机/睡眠模式下电流极低，有利于电池供电系统延长续航；支持中断唤醒以减少主控在线功耗。
- 中断/事件触发：内置阈值比较与事件中断输出，可在超过或低于设定阈值时通知主控，便于事件驱动设计。
四、典型应用场景
- 手机与便携终端的自动亮度调节
- 可穿戴设备、健康监测终端的环境光感知
- 智能家居（照明控制、节能）与工业光强监测
- 摄像头/相机自动曝光与白平衡辅助
- 低功耗远端传感器与 IoT 终端
五、系统集成建议
- 电源与去耦：建议在 VCC 处放置 0.1 μF 陶瓷去耦电容，靠近器件引脚以降低噪声。
- I2C 总线设计：使用合适的上拉电阻（典型 2.2 kΩ ～ 10 kΩ），注意总线速率与线长。
- 中断处理：利用器件中断输出实现低功耗唤醒，避免频繁轮询以节省 MCU 能耗。
- 校准与滤光：根据光学窗口与系统光学路径，配合软件校准常数或光学滤光件实现更准确的光强/照度估算。
- 增益与积分设置：在设计时预留寄存器设置流程以动态调整增益与积分时间，覆盖从昏暗到强光的测量需求。
六、优势与注意事项
- 优势：高灵敏度、低静态功耗、小尺寸封装与丰富的寄存器可配置性使其适合空间受限、需长续航的智能终端。
- 注意事项：在极端高光或直射光情况下需通过软/硬件限幅或光学衰减处理；封装光学窗口与系统遮挡需合理布局以避免测量误差。
总结：TSL25911FN 是一款面向高灵敏、低功耗、体积受限应用的光强到数字转换器，集成化程度高且易于通过 I2C 与主控协同工作。合理的电源、I2C 与光学设计可以发挥其在暗光与复杂光源环境下的性能优势。若需进一步的寄存器级使用示例或参考电路建议，可提供具体应用场景以便给出更详细的设计指导。
