LTR-507ALS-01 产品概述
一、产品简介

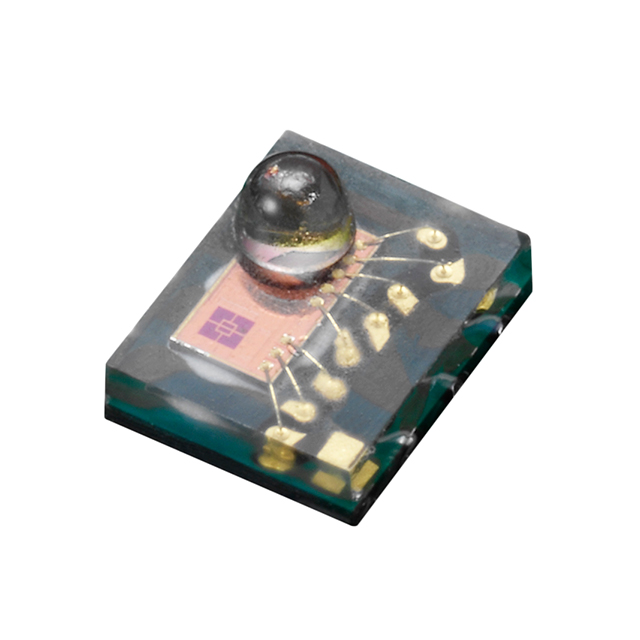

LTR-507ALS-01 是光宝（LITEON）推出的一款微型集成数字光传感器，融合环境光强（ALS）与接近检测（PS）功能，内置LED驱动器，采用无铅芯片式表面贴装封装。器件将光强信息直接转换为通过 I2C 总线读取的数字量，具有宽动态范围内线性响应，适用于高环境亮度场景的光感测与省电唤醒应用。
二、主要技术参数
- 感测类型：光强（ALS） + 接近（PS）
- 最大感光能力：64 klx（64,000 lux）
- 分辨率：11 bit
- 接口类型：I2C 数字输出
- 工作电压：2.4 V ~ 3.6 V
- 静态电流（IQ）：约 5 μA（典型）
- 工作温度范围：-40 ℃ ~ +85 ℃
- 封装尺寸：长 2.65 mm × 宽 2.00 mm × 高 1.30 mm（SMD）
- 功能特性：低功耗/睡眠模式、事件触发中断、内置温度补偿、光谱校正/滤光、可调增益控制
三、功能亮点
- 低功耗设计：器件支持睡眠模式与事件驱动中断，使主控无需持续轮询，显著降低系统平均功耗，静态电流仅约 5 μA。
- 宽动态与线性输出：在大范围环境亮度下保持线性响应，最高可测至 64 klx，适合户外与室内强光场景。
- 光谱校正与滤光：内建光谱校正机制，优化对人眼感知光强的响应，提升显示亮度/背光控制与自动曝光的准确性。
- 温度补偿：内置温度补偿功能，减少温度变化对测量精度的影响，提升长期与不同环境条件下的稳定性。
- 可调增益与接近检测：通过可调增益扩展灵敏度范围，内置接近传感与 LED 驱动可用于近距离唤醒或防误触功能。
四、典型应用场景
- 智能手机、平板与笔记本屏幕的自动亮度与省电控制
- 可穿戴设备与 IoT 终端的环境光调整与唤醒检测
- 摄像头自动曝光参考与光线补偿
- 智能家居照明与控制系统中的光照测量与场景判断
- 工业/医疗设备中的环境光监测（在额定温度范围内）
五、系统集成与使用建议
- 接口：通过主控 MCU 的 I2C 总线读取光强数据，建议在系统设计时保留中断线以启用事件触发模式，从而减少主控唤醒次数与功耗。
- 电源：器件支持 2.4 V ~ 3.6 V 电源，建议在供电设计上考虑稳压与去耦，确保测量精度与系统抗干扰能力。
- 光学布局：为保证接收光线的代表性与避免直射强光或遮挡，需在 PCB 布局与传感窗口设计上留出合理的视场角与遮挡保护。
- 校准：尽管器件内置光谱校正与温度补偿，针对特定应用（如精确照度测量）仍建议结合系统实测进行软件端校准与增益配置。
- 尺寸与封装：微型 SMD 封装（2.65 × 2.00 × 1.30 mm）便于手机与可穿戴类紧凑设备的系统集成，但需注意焊接工艺与回流曲线以保证可靠性。
六、总结
LTR-507ALS-01 是一款面向便携与嵌入式产品的高集成度数字光传感器，兼具低功耗、宽动态范围与温度/光谱补偿能力，适合需要精确光强感知与低功耗事件驱动的场景。其微型 SMD 封装与 I2C 接口便于在移动设备、消费类电子与智能终端中快速集成与应用。若需更多寄存器、I2C 寄存器映射或参考电路图，请查阅官方数据手册以获得详尽设计指南与应用实例。
