7806 产品概述
一、产品简介

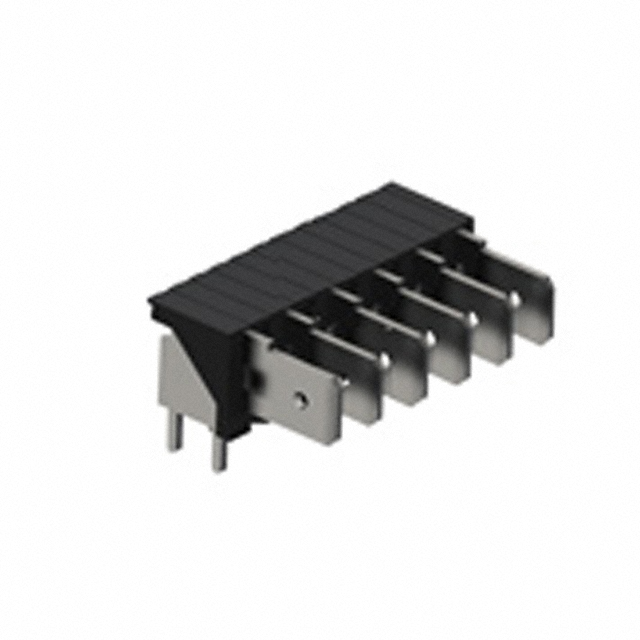

Keystone Electronics 型号 7806（标识为 CONN QC TAB 0.250 SOLDER）为右角通孔快速接片（Quick Connect Tab），适用于需要可靠焊接固定的电源和信号连接场合。该件为公头接片，非配接端无绝缘罩，常用于电路板与线端快速插拔的连接界面。
二、主要参数
- 制造商：Keystone Electronics
- 包装：散装（Bulk）
- 端子类型：接头（Quick Connect Tab）
- 公母：公头
- 凸片宽度：0.250"（6.35 mm）
- 凸片厚度：0.032"（0.81 mm）
- 凸片长度：0.307"（7.80 mm）
- 端接方式：焊接（通孔）
- 绝缘：非配接端绝缘（裸露接片）
- 安装类型：通孔，直角（Right-Angle）
- 特性：6 接片（六位接片配置）
- 颜色：黑色（绝缘体/基座）
- 触头材料：黄铜（Brass）
- 触头表面处理：锡（Tin）
三、结构与材料特性
触头采用黄铜基材，保证良好机械强度与导电性；表面锡镀层便于焊接且兼容常见焊剂与波峰焊工艺。基座为非绝缘配接端设计，便于与标准 0.250" 快速接插件配合使用。直角通孔布局有利于板边布线与受力管理。
四、机械与电气注意点
- 建议板孔直径：1.0–1.2 mm（视电镀孔与公差调整）。
- 典型额定电流：视安装与散热条件而定，常见 6–15 A 级别；设计时应参考实际电流、导线截面及环境温度。
- 焊接工艺：适用于通孔手工焊与波峰焊，推荐焊接温度与时间遵循锡镀层与 PCB 耐温性，避免长时间高温。
- 因为为非绝缘裸露端，应在布线时留意防止相邻导体短路与爬电。
五、安装与焊接建议
- 使用适当通孔预留与焊盘面积以形成可靠焊点，便于力学固定与电气接触。
- 波峰焊时控制过炉温度与停留时间，避免基座变形或镀层劣化。
- 对于高电流应用，建议在接片背面加大铜箔或加装散热路径。
- 对裸露端可考虑后加绝缘套或热缩管做机械防护与电气隔离。
六、典型应用场景
- 家电与工业电源板的电源输入/输出端子
- 需快速插拔的线束连接器接口
- 面板与后盖之间的可拆卸电气连接
- 测试夹具与维修替换部位的常用端子
七、储存与维护
散装包装应置于干燥、常温环境，避免长时间潮湿导致氧化或镀层变色。长期库存前建议采取防潮措施并避免与腐蚀性气体接触。使用前检查触点无明显机械变形与镀锡完整性。
八、采购与合规建议
订购时请核对 Keystone 官方数据表与具体料号，确认是否满足 RoHS、无铅或特殊表面处理要求。散装包装适合量产线用料，小批量可向代理商咨询样品包装或带卷盘/托盘的替代方案。
备注：以上为基于产品常见参数的专业说明，具体电气额定与工艺参数请参照 Keystone 官方技术资料与样品验证结果。
