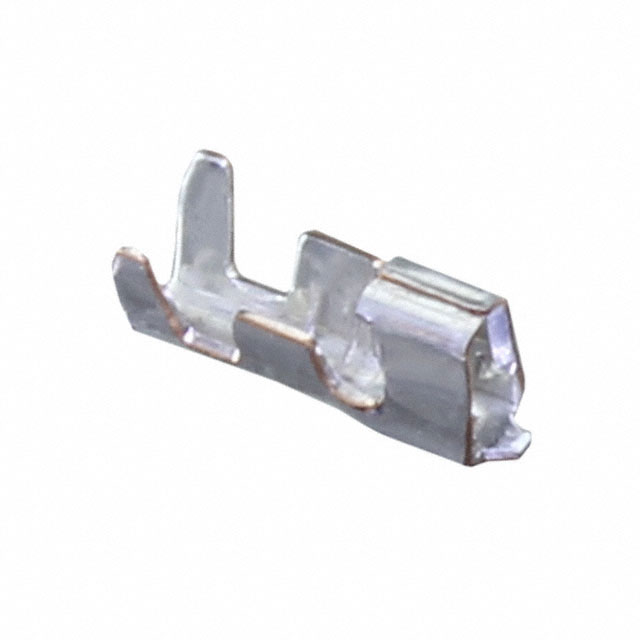

JAE IL-Y-C3-A-10000 压接式插座产品概述

一、产品核心定位与基础属性

JAE IL-Y-C3-A-10000是一款小型化压接式插座连接器，专为26~30AWG导线的电气信号/低电流传输设计，核心服务于消费电子、工业控制、汽车电子等对紧凑空间与可靠连接有要求的场景。产品采用磷青铜触头+锡镀层的经典组合，兼顾弹性可靠性与防腐蚀性能，是批量生产中替代焊接连接的高性价比选择。

二、关键技术参数深度解析

1. 导线适配范围

• 线规：2630AWG（对应导线导体直径0.2550.405mm），覆盖小型电子设备常用的细导线；
• 绝缘外径（OD）：0.7~1mm，确保压接时绝缘层不被过度挤压破损，同时导体与触头紧密贴合，避免接触不良。

2. 触头材料与镀层

• 触头材质：磷青铜（C5191或同类牌号），具有高弹性回复性（多次插拔后仍保持接触压力）、抗疲劳性（适配振动环境）、耐磨损性（延长使用寿命）；
• 镀层：纯锡镀层（厚度2~5μm），无铅环保（符合RoHS/REACH标准），兼具防氧化（降低长期接触电阻）、良好导电性（接触电阻通常<10mΩ）、焊接兼容性（辅助焊接时无镀层脱落风险）。

3. 压接性能指标

• 压接后导线拉脱力≥10N（满足行业标准）；
• 插拔力适中（插入力≤15N，拔出力≥3N），适配人工或自动化插拔；
• 工作温度范围：-40℃~85℃（满足汽车、工业环境的宽温需求）。

三、结构设计与材料特性优势

1. 小型化紧凑设计

触头整体尺寸适配JAE小型连接器外壳（如IL系列插座壳），可在高密度布线场景中（如智能手表内部、汽车仪表盘）实现多线并行连接，不占用额外空间。

2. 压接区域优化

触头压接端采用倒刺式齿纹结构，压接时可牢牢咬合导线导体，防止导线脱落；同时绝缘压接区尺寸与0.7~1mm绝缘外径精准匹配，避免绝缘层破裂导致短路。

3. 环保与可靠性平衡

无铅锡镀层消除了传统铅镀层的有害物质风险，磷青铜触头的抗腐蚀性能（对潮湿、盐雾环境有一定耐受性）进一步提升产品长期可靠性，尤其适合户外或工业现场应用。

四、典型应用领域

1. 消费电子

• 智能穿戴：智能手表/手环的电池与主板连接、心率/血氧传感器信号传输；
• 小型家电：无线耳机充电盒内部布线、智能音箱的麦克风模块连接；
• 移动设备：便携充电宝的内部导线连接（替代焊接提升生产效率）。

2. 工业控制

• 小型传感器：温度、压力、接近传感器的低电流信号传输（压接耐振动，避免焊点脱落）；
• 微型PLC：模块间的信号连接（适配紧凑PLC内部空间）。

3. 汽车电子

• 车内传感器：仪表盘温度传感器、座椅传感器的信号线路；
• 低电流控制：LED背光、中控屏按键的信号传输（满足汽车级振动与温度要求）。

五、产品优势总结

1. 可靠连接：压接工艺无焊点氧化风险，磷青铜触头弹性稳定，长期使用接触电阻波动小；
2. 生产高效：适配手动/气动压接钳，自动化压接速度快（每分钟可压接数百个），降低人工成本；
3. 环保合规：无铅设计符合全球环保标准，可出口至欧盟、北美等市场；
4. 成本可控：批量采购单价低，适合中大规模电子设备生产（如年用量10万+的消费电子厂商）。

JAE IL-Y-C3-A-10000凭借小型化、高可靠、环保的特性，成为细导线压接场景的主流选择，尤其适合对空间与成本敏感的电子设备研发与生产。
