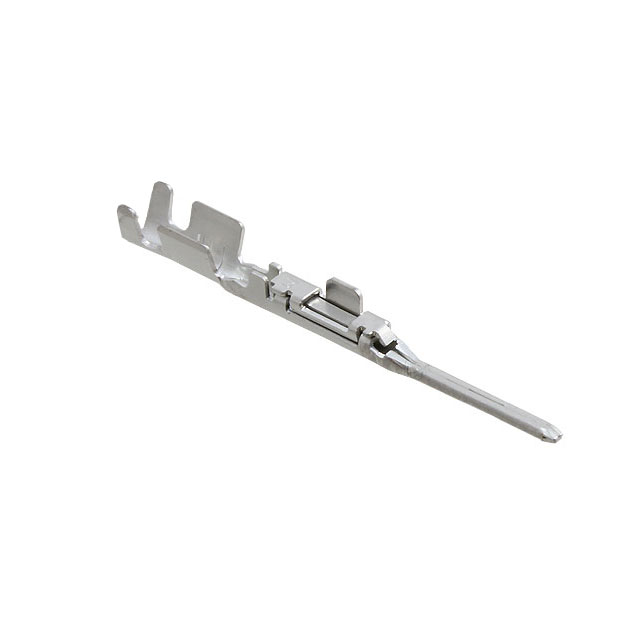

JAE M34P75C4F2 连接器端子产品概述
一、产品基本定位与属性
M34P75C4F2是日本航空电子（JAE）推出的压接式接触端子，属于小型化高可靠性连接器系列的核心组件。该端子专为22-26AWG导线（对应导线直径0.32-0.64mm）设计，触头采用锡镀层，兼具成本优势与电气稳定性，广泛适配工业自动化、消费电子、汽车电子等领域的中低功率电气连接需求。
二、核心技术参数详解
1. 电气性能
- 额定电流：22AWG导线适配2A，26AWG导线适配1A（符合JAE内部安全标准）；
- 额定电压：AC/DC 30V以下（低电压应用场景）；
- 接触电阻：初始值≤10mΩ，经500次插拔循环后≤20mΩ；
- 绝缘电阻：≥1000MΩ（DC 500V测试条件）；
- 耐电压：AC 500V（50Hz）/1分钟无击穿。
2. 机械性能
- 导线适配范围：22-26AWG（UL认证导线）；
- 压接方式：开放式压接，适配专用压接钳；
- 插入力：≤1.5N（端子插入连接器时）；
- 拔出力：≥0.5N（端子从连接器拔出时）；
- 振动/冲击：符合JIS C 5402标准，10-2000Hz振动（98m/s²）、490m/s²冲击无异常。
3. 环境性能
- 工作温度：-40℃至+85℃；
- 储存温度：-55℃至+100℃；
- 耐湿：60℃、95%RH环境下96小时，性能无衰减；
- 耐盐雾：5%NaCl溶液喷雾48小时，触头无明显腐蚀。
4. 材料与镀层
- 触头本体：磷青铜（C5191），具有良好弹性与导电性；
- 镀层：锡（Sn），镀层厚度≥1.5μm，满足抗腐蚀与接触稳定性要求。
三、典型应用场景
- 工业自动化设备：PLC模块接口、传感器连接线束、伺服电机控制线路；
- 消费电子：智能音箱内部线束、扫地机器人传感器连接、便携式充电设备接口；
- 汽车电子：辅助驾驶雷达传感器连接线、车载信息娱乐系统（非高压部分）线束；
- 通信设备：小型基站内部连接、路由器电源/信号端子；
- 医疗设备：小型诊断仪器（如血糖仪、血压计）内部低功率线束（需确认医疗级认证）。
四、关键性能优势
- 高可靠性：磷青铜本体配合锡镀层，接触稳定且抗腐蚀，满足工业级环境长期使用；
- 适配性广：22-26AWG导线覆盖范围，兼容不同线径的应用需求；
- 安装高效：压接式设计无需焊接，配合专用工具可快速完成连接，降低生产工时；
- 小型化设计：端子尺寸紧凑，适配高密度线束布局，节省设备内部空间；
- 成本可控：锡镀层替代金镀层，在保证基础性能的前提下降低物料成本。
五、安装与维护注意事项
- 导线处理：使用专用剥线钳去除绝缘层，剥线长度控制在6-8mm（避免损伤芯线）；
- 压接工具：必须使用JAE认证的专用压接钳（如适配型号），确保压接高度、宽度符合标准；
- 环境控制：安装/储存时避免端子接触水分、油污，储存温度需在-55℃至+100℃之间；
- 性能检测：安装后用毫欧表测试接触电阻，若超过10mΩ需重新压接；
- 寿命管理：端子插拔循环寿命约500次，超过后建议更换，避免接触不良。
六、品牌与品质保障
JAE作为全球知名电子连接器制造商，拥有70余年研发生产经验，产品覆盖航空航天、汽车、工业等高端领域。M34P75C4F2遵循JAE严格的质量控制体系，通过ISO 9001、ISO/TS 16949认证，每批产品均经过全性能测试。此外，JAE提供专业技术支持（包括压接工艺指导、选型方案），帮助客户优化线束设计与生产效率。
