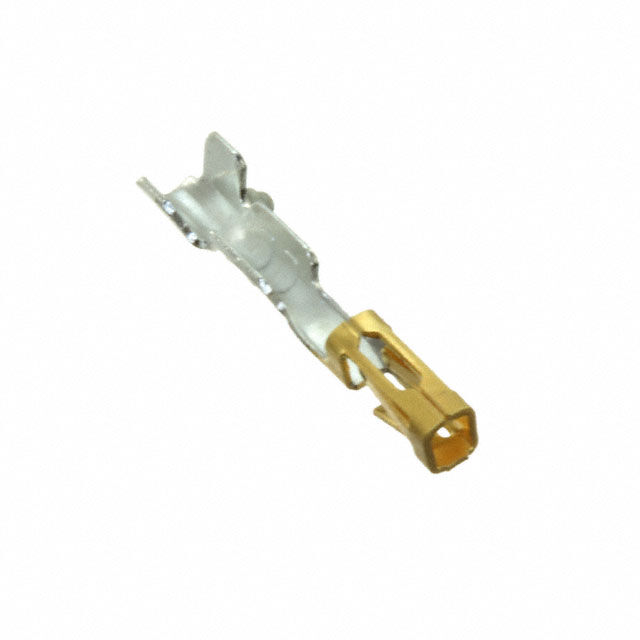

SAMTEC CC79L-2024-01-L 镀金压接触芯产品概述
SAMTEC作为全球高可靠连接器领域的核心供应商，其CC79L-2024-01-L触芯属于miniMate®小型化系列，是IPD1系列分立式电线外壳专用的母端压接组件，针对20AWG线规优化设计，以镀金镀层保障电气稳定性，广泛适配工业、汽车、通信等高密度连接场景。
一、产品定位与核心身份
CC79L-2024-01-L聚焦小型设备内部高可靠线束连接，核心身份明确：
- 系列归属：IPD1系列分立式电线外壳配套组件；
- 子系列：miniMate®小型化触芯系列（主打紧凑体积）；
- 端接类型：母端压接（适配对应公触芯）；
- 线规适配：20AWG（美国线规，导体截面积≈0.519mm²）；
- 镀层工艺：触头表面镀金处理（抗腐蚀+低接触电阻）。
该触芯填补了小型设备（如微型PLC、车载传感器）高密度连接的触芯选型空白，平衡了“小体积”与“高可靠”两大需求。
二、关键性能参数
CC79L-2024-01-L的性能针对工业级应用优化，核心指标如下：
参数类别 具体规格 线规范围 20AWG（单一线规精准适配） 触头镀层 镀金（厚度0.8μm±0.2μm） 初始接触电阻 ≤5mΩ（稳定后≤10mΩ） 额定电流 6A（25℃环境下连续负载） 工作温度范围 -40℃ ~ +125℃ 耐插拔次数 ≥500次（无性能突变） 盐雾测试 96小时（IEC 60068-2-11）
注：以上参数经SAMTEC实验室验证，符合工业级连接器可靠性标准。
三、设计与工艺特点
压接式端接，免焊可靠
替代传统焊接，通过专用压接钳实现导体与触芯的机械+电气双重连接，避免焊接虚焊、热损伤风险，适合批量自动化生产。
镀金镀层，抗腐蚀抗氧化
触头表面镀金（Au）镀层厚度0.8μm，兼具：① 低接触电阻（减少信号/功率损耗）；② 耐盐雾、耐湿气（抵御工业/车载环境腐蚀）；③ 无氧化层（长期使用性能稳定）。
miniMate®小型化结构
触芯体积紧凑（典型尺寸：3.2mm×2.5mm×2.0mm），比传统触芯体积减小30%，适配IPD1系列分立式外壳的高密度布局，满足小型设备空间限制。
母端接触结构优化
内部采用弹性接触片设计，与公触芯插拔时形成稳定多点接触，降低接触电阻波动，提升抗振动性能（符合MIL-STD-202振动标准）。
四、适用场景与应用优势
4.1 典型应用场景
- 工业控制：PLC模块、伺服驱动器、传感器线束连接；
- 汽车电子：车载摄像头、胎压监测传感器、小功率线束；
- 通信设备：基站RRU、服务器内部信号/电源连接；
- 消费电子：小型医疗设备、智能家居终端内部布线。
4.2 核心应用优势
- 高可靠性：压接+镀金组合，避免焊接失效，长期使用无性能衰减；
- 安装便捷：专用压接工具10秒内完成端接，无需复杂焊接设备；
- 空间节省：小型化设计适配高密度外壳，满足小型设备布局需求；
- 兼容性强：完全匹配IPD1系列分立式外壳，可与SAMTEC CC79M系列公触芯配对使用。
五、安装与兼容性说明
标准安装流程
① 剥线：20AWG线剥线长度控制在6~8mm（过短易压接不牢，过长易短路）；
② 压接：使用SAMTEC推荐压接钳（如CR2024），将线端插入触芯压接腔，施加精准压力；
③ 装配：将触芯插入IPD1外壳槽位，确认卡紧（无松动）。
兼容性注意
- 仅适配IPD1系列分立式电线外壳，不兼容其他系列；
- 需与CC79M系列公触芯配对，确保接触界面匹配；
- 禁止使用通用压接工具，需用专用型号保障压接质量。
六、可靠性与耐用性验证
CC79L-2024-01-L通过多项严苛测试，满足工业级应用要求：
- 温度循环：-40℃→+125℃循环500次，接触电阻变化≤15%；
- 振动测试：10~2000Hz振动，10g加速度，持续2小时无失效；
- 湿热测试：85℃/85%RH环境1000小时，镀层无脱落；
- 插拔寿命：500次插拔后，接触电阻≤12mΩ，机械结构完好。
该触芯作为SAMTEC miniMate®系列的经典型号，凭借高可靠、小型化、易安装的特点，成为工业、汽车等领域小型设备内部连接的优选组件。
