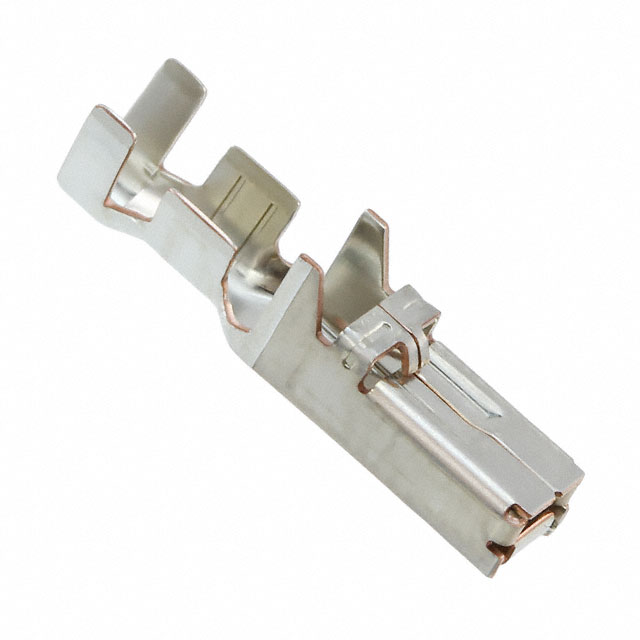

DF22-1416SCFA 压接插座产品概述
一、核心参数与规格
DF22-1416SCFA是日本广濑电机（HRS）针对中高压场景推出的压接式母端插座，核心参数围绕宽线规适配、高电压承载设计：
- 线规范围：支持14-16AWG（美国线规），对应导体截面积1.31mm²（16AWG）至2.08mm²（14AWG），覆盖中粗线径的动力/控制线路；
- 触头镀层：采用0.8μm纯金镀层（铜基体），既保证导电性能，又抑制氧化、降低接触电阻（典型值<10mΩ）；
- 电气额定值：额定电压600V（直流/低頻交流通用），额定电流7A（16AWG）至13A（14AWG），满足中高压功率传输；
- 触头类型：压接式母端（Socket），适配HRS DF22系列公端连接器，实现精准对接。
二、关键性能优势
- 高电压稳定性：触头采用防电弧结构，600V额定电压避免高压下电晕放电，长时工作无异常；
- 低阻耐腐性：金镀层不受盐雾、潮湿影响，老化后接触电阻仍<20mΩ，适配户外/工业恶劣环境；
- 压接可靠性：替代焊接工艺，无热应力损伤导线，压接区覆盖导体+绝缘层，抗拉强度>50N（16AWG），适配自动化装配；
- 线规灵活性：14-16AWG覆盖动力线（如充电桩）与控制线（如PLC），无需更换连接器即可适配不同线径，降低库存成本。
三、适配应用场景
该产品针对中高压、高可靠性需求设计，典型领域包括：
- 新能源：充电桩直流模块、储能BMS的线束连接（600V高压传输）；
- 工业自动化：PLC、伺服驱动器与电机的动力/控制线路（适配振动环境）；
- 医疗设备：监护仪、呼吸机传感器与主机连接（低噪信号传输）；
- 通信基站：户外电源模块线束（耐盐雾、高低温）。
四、封装与安装特性
DF22-1416SCFA无独立封装，需适配HRS DF22系列外壳（如DF22-xxP-1V），安装需注意：
- 剥线要求：14AWG剥10-12mm，16AWG剥8-10mm，确保导体完全覆盖压接区；
- 压接工具：需用HRS专用钳（如DTM系列）或14-16AWG模具，压接压力1.2-1.5kN；
- 防呆设计：触头无极性防呆，仅能与对应公端对接，避免反插；
- 外壳锁定：插入外壳时需确认触头卡紧，防止虚接。
五、可靠性与环境适应性
经HRS严格测试，满足工业级要求：
- 温湿度：-40℃至+125℃，60℃/95%RH湿热测试1000小时无异常；
- 振动冲击：符合MIL-STD-202，振动10-2000Hz（10g）、冲击100g/6ms；
- 插拔寿命：≥500次插拔后电气性能稳定；
- 盐雾测试：96小时（JIS C0023）后接触电阻无明显变化。
六、典型应用案例
- 直流充电桩：某7kW快充桩用该插座连接充电模块与枪线，600V满足快充需求，金镀层适配户外盐雾；
- 工业机器人：某协作机器人伺服驱动器动力线（14AWG）、控制线（16AWG）共用该插座，简化线束设计；
- 储能BMS：某100kWh储能系统电池组连接线用该插座，耐温性能适配电池热管理。
该产品凭借中高压承载、高可靠性与宽线规适配，成为工业自动化、新能源等领域的优选连接器。
