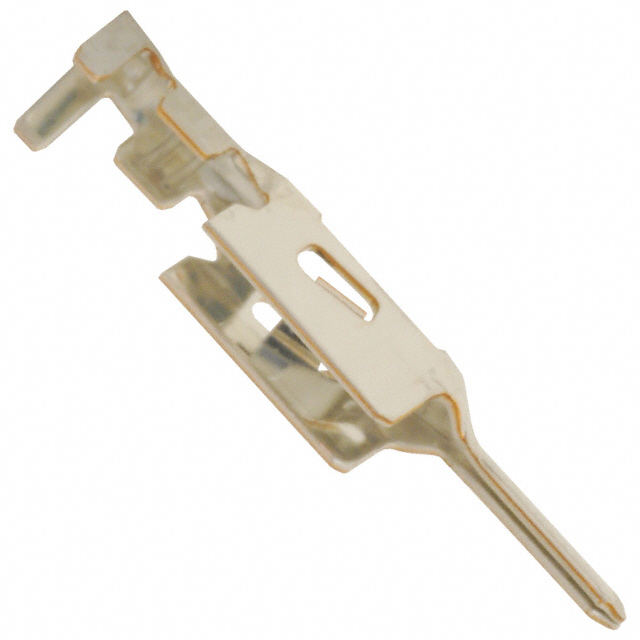

JST SPAL-002T-P0.5 压接端子产品概述
一、产品核心定位与应用场景
JST SPAL-002T-P0.5是PAL系列中的一款小型压接端子，专为24-28AWG（0.08-0.21mm²）导线设计，聚焦于小型电子设备的信号传输与低压电力连接需求。其核心定位是实现紧凑空间内的可靠、便捷连接，兼顾成本与性能平衡，是消费电子、汽车电子等领域的常用基础连接元件，适配多种需要小型化端子的场景。
二、关键参数与性能指标
该端子的核心参数与性能可明确划分为以下维度：
- 线规适配：覆盖24AWG（0.21mm²）至28AWG（0.08mm²）的常用导线规格，满足多数小型设备内部布线需求；
- 绝缘兼容：支持0.9mm~1.5mm的导线绝缘外径，适配不同品牌、类型的绝缘导线，无需额外更换导线；
- 触头材料：采用磷青铜（弹性优异、耐疲劳性强，适合多次插拔），表面镀层为锡（接触电阻低、抗腐蚀性强，可稳定工作于一般环境）；
- 基本性能：典型接触电阻≤10mΩ（压接规范下），工作温度范围为-40℃~+105℃（符合汽车电子等场景的温湿度要求），插拔寿命可达数百次（取决于使用环境）。
三、设计特点与使用优势
该端子的设计针对性解决了小型设备连接的核心痛点：
- 材料优化：磷青铜触头保证插拔时的弹性恢复能力，避免触头变形导致接触不良；锡镀层防止氧化，延长使用寿命；
- 宽适配性：同时兼容24-28AWG线规与0.9-1.5mm绝缘外径，减少端子选型数量，降低库存成本；
- 压接可靠：结构适配JST专用PAL系列压接钳，压接后形成稳定的机械连接与电气接触，避免松动或接触不良；
- 小型化结构：PAL系列紧凑设计，适合高密度电路板或小型设备内部布线，满足电子设备轻量化趋势；
- 成本可控：成熟的磷青铜+锡镀层工艺，在保证性能的前提下控制制造成本，适合批量应用。
四、安装与适配注意事项
为确保连接可靠性，需注意以下细节：
- 导线预处理：剥线长度需符合要求（通常6-8mm，参考JST官方手册），剥线时避免损伤芯线，保留完整绝缘层（不超过端子绝缘区）；
- 工具选择：必须使用JST指定的PAL系列专用压接钳（手动/气动），禁止通用工具，否则易导致压接不良；
- 端子配合：需与PAL系列对应连接器（如母端）配合，确保触头配合精度，避免间隙过大增加接触电阻；
- 压接检查：压接后检查芯线是否完全插入触头，绝缘层是否覆盖端子绝缘区，可通过拉力测试（符合JST标准）确认可靠性。
五、典型应用领域
该端子广泛应用于以下场景：
- 消费电子：智能手机、平板、智能手表的内部信号与电池连接；
- 汽车电子：车载小型传感器（温度/压力）、中控面板、车载音响的低压信号连接；
- 工业控制：小型PLC模块、传感器节点、微型电机控制单元的信号传输；
- 医疗设备：便携式血糖仪、血压计、输液泵的内部导线连接；
- 通信设备：小型路由器、交换机、无线AP的内部高密度布线。
JST SPAL-002T-P0.5凭借可靠性能、宽适配性与小型化设计，成为众多电子设备连接方案的常用选择，覆盖多行业的小型化电子系统需求。
