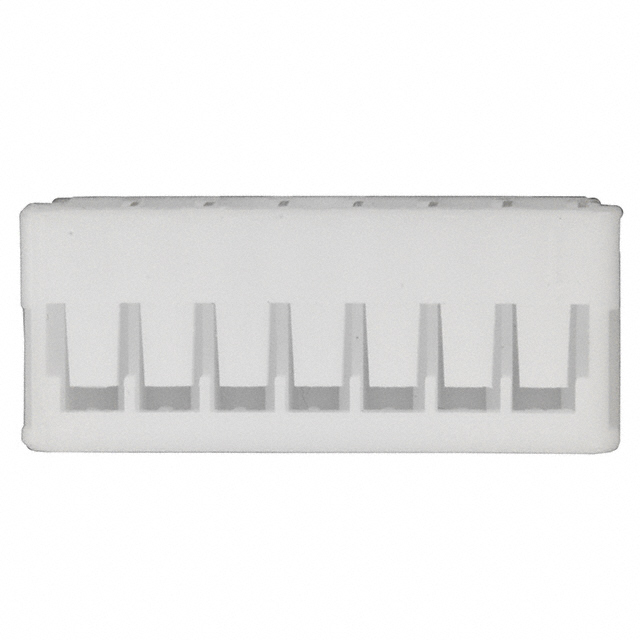

TE Connectivity 179228-7 连接器产品概述
一、产品核心定位与身份
179228-7是TE Connectivity（泰科）推出的单排7位2mm间距压接式插座连接器，属于TE通用连接器产品线，主打紧凑空间下的多信号/低功率传输需求。其无锁扣、无翅的简化结构，既降低了安装复杂度，又兼顾可靠性与成本控制，是工业控制、消费电子等领域的基础连接方案。
二、关键参数全解析
2.1 机械结构参数
- 核心规格：1排7Pin、2mm间距（公制标准间距，适配多数紧凑布局）；
- 外观设计：白色工程塑料壳体（便于识别，减少误插）；
- 固定结构：无锁扣、无焊翅（无额外卡扣/焊脚，依赖压接工艺实现导线连接）。
2.2 环境与可靠性参数
- 工作温度：-30℃~+105℃（覆盖工业级环境的典型温度范围，如车间、户外低温场景）；
- 阻燃等级：UL94V-0（符合美国UL防火标准，燃烧时自熄，提升设备安全性）；
- 插拔寿命：TE同类产品支持**≥50次插拔**（满足批量生产与维护的反复连接需求）。
2.3 电气性能（TE典型参数）
- 额定电流：1A（AC/DC）；额定电压：50V（AC/DC）；
- 接触电阻：≤20mΩ（低电阻保障信号完整性，减少传输损耗）；
- 绝缘电阻：≥1000MΩ（100V DC，避免相邻触点间干扰）。
三、设计特点与应用优势
3.1 紧凑空间适配
2mm间距比常规2.54mm间距缩小约21%，单排7Pin可在14mm宽度内实现7路信号传输，完美适配控制柜、小型设备内部的高密度布线需求。
3.2 安装效率提升
无锁扣、无翅的设计无需额外固定步骤，仅需通过压接工艺将导线与端子连接后装入插座即可；配合TE指定压接钳，可实现批量快速安装，降低人工成本。
3.3 可靠连接保障
- 触点采用镀锡铜合金（耐腐蚀、接触稳定）；
- 壳体采用PA66工程塑料（耐老化、抗轻微振动，适配工业设备运行场景）。
3.4 合规与通用性
- 获得UL、CE认证，满足全球市场安全标准；
- 2mm间距为行业通用规格，可与多数品牌同间距插针连接器兼容（需确认端子匹配性）。
四、典型应用场景
179228-7的设计特点使其适用于以下场景：
- 工业控制：PLC模块、温度/压力传感器、执行器的信号连接；
- 消费电子：智能温控器、加湿器、小型智能家居设备的内部布线；
- 通信设备：小型路由器、交换机的内部接口（低功率信号传输）；
- 汽车电子：部分低压辅助系统（如仪表盘背光、中控小模块，需确认温度匹配）。
五、选型与使用注意事项
- 配合件选择：需搭配TE同系列压接端子（如179228系列端子），板端用2mm间距插针连接器（如TE 1-XXX系列）；
- 导线规格：适配22~28AWG导线（避免过粗/过细影响压接质量）；
- 压接工具：必须用TE授权压接钳（如58513-1），确保接触可靠性；
- 环境限制：避免在高于105℃或低于-30℃环境使用，远离强腐蚀性气体（如硫化氢）。
这款连接器以“紧凑、高效、可靠”为核心，是中小功率信号传输场景的实用选择，适合对安装空间、成本敏感的批量应用。
