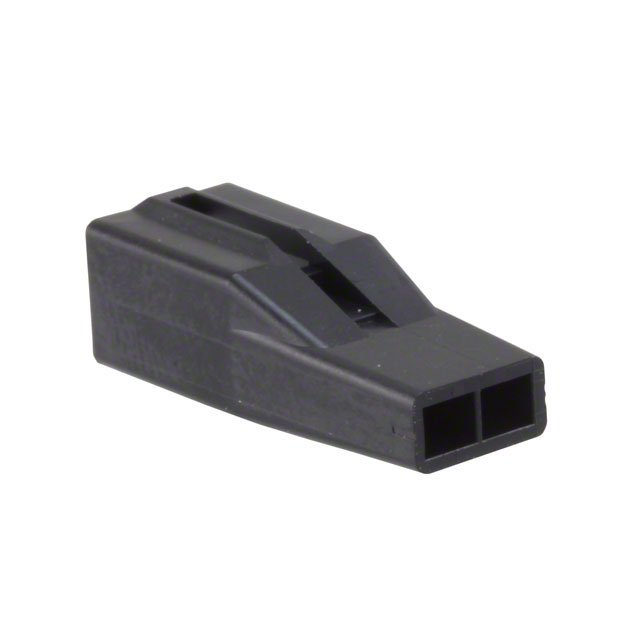

DF62B-2EP-2.2C 广濑连接器产品概述

一、产品基本信息

DF62B-2EP-2.2C是HRS（广濑电机） 推出的小型化线对板连接器，属于DF62系列经典产品。其核心结构为1排2Pin（1×2P），针距（Pitch）严格控制在2.20mm，采用黑色塑料外壳，无锁扣、无定位翅设计，适配高频插拔与紧凑空间布局需求。

二、核心技术参数

1. 机械参数

• 针距：2.20mm ±0.05mm（符合工业标准公差）
• 排数/每排Pin数：1排×2Pin
• 插拔力：插入力≤18N（单Pin平均≤9N），拔出力≥3N（单Pin平均≥1.5N）
• 插拔寿命：≥1000次（正常操作条件下无接触失效）
• 尺寸：外壳长≈5.0mm、宽≈3.2mm、高≈2.5mm（不含端子）

2. 电气参数

• 额定电流：0.5A/Pin（AC/DC通用）
• 额定电压：50V/AC/DC
• 接触电阻：≤20mΩ（初始测试值）
• 绝缘电阻：≥1000MΩ（DC500V测试）

3. 材料参数

• 外壳：耐高温工程塑料（PA9T），符合UL94 V-0阻燃等级
• 端子：可选镀金（Au）或镀锡（Sn），耐腐蚀性能优异

三、设计特点与性能优势

1. 紧凑小型化适配高密度布局

2.2mm针距平衡了“小型化”与“装配便利性”：比0.5/0.8mm针距连接器更易手工装配，同时比传统2.54mm针距节省约30%PCB空间；无定位翅设计进一步减少PCB占用面积，适合便携式设备的微型化需求。

2. 可靠接触性能

采用HRS专利“双点接触”结构，端子与外壳配合紧密，能承受振动/冲击环境（符合JIS C 0040标准，10~2000Hz振动、98m/s²加速度下无接触失效）；镀金端子可有效降低接触电阻，延长产品寿命。

3. 灵活插拔适配

无锁扣设计适合频繁插拔场景（如电池更换、模块调试），避免锁扣磨损导致的失效；可直接匹配DF62系列端子（如DF62-2828SCF），实现线端与板端的快速连接。

四、典型应用场景

1. 消费电子领域

• 智能手机/平板配件：耳机转接线、充电底座接口
• 智能穿戴：智能手表/手环的电池、传感器连接
• 便携式音频：蓝牙音箱、TWS耳机的内部模块连接

2. 工业控制领域

• 小型工业传感器：温度、压力传感器的信号传输
• 微型PLC：辅助I/O模块的低电流接口

3. 医疗电子领域

• 家用医疗设备：血糖仪、血压计的内部电路连接
• 可穿戴医疗：心率带、睡眠监测仪的电池/传感器接口

五、环境适应性表现

• 温度范围：工作温度-35℃+105℃（满足汽车电子、工业高温环境基本要求）；存储温度-40℃+120℃
• 湿度耐受：5%~95%RH（无凝露），可适应潮湿环境
• 耐化学性：短时间接触酒精、异丙醇等工业溶剂无腐蚀变形

六、安装与选型注意事项

1. 选型匹配

需搭配DF62系列对应端子使用（如DF62-2828SCF），避免端子与外壳不兼容导致接触不良；若需锁扣功能，可选择同系列带锁扣型号（如DF62B-2EP-2.2C-L）。

2. PCB设计要求

• 焊盘间距需严格匹配2.2mm针距，焊盘尺寸参考HRS官方 datasheet
• 无定位翅设计需通过焊盘定位，避免焊接时外壳偏移

3. 装配规范

• 手工装配需用专用镊子，防止端子弯曲变形
• 焊接温度≤260℃，单Pin焊接时间≤3秒，避免外壳熔化

该产品凭借紧凑尺寸、可靠性能与宽环境适应性，成为小型电子设备的高性价比连接方案，广泛应用于消费电子、工业与医疗领域。
