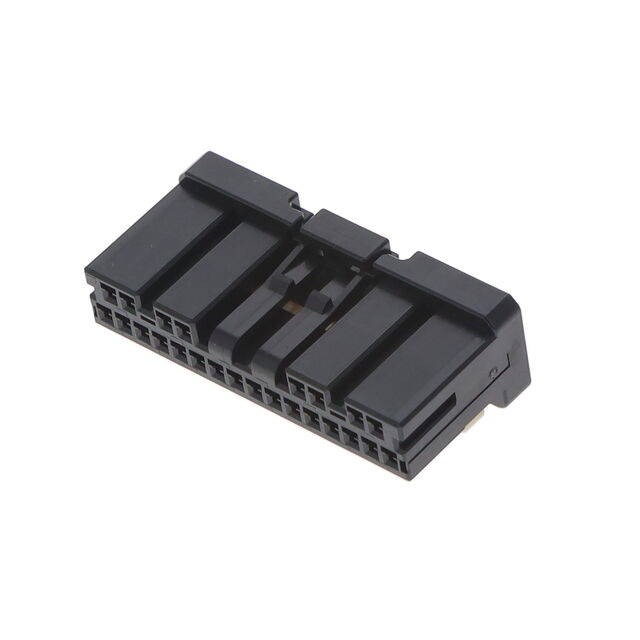

ZE05-24DS-HU/R 广濑2mm间距24Pin胶壳产品概述
一、产品定位与品牌依托
ZE05-24DS-HU/R是HRS（广濑电机） 推出的2mm间距高密度胶壳，属于线对板/线对线通用连接器系列。作为全球连接器领域的技术标杆品牌，HRS以高精度制造、高可靠性著称，该产品延续了品牌在小型化连接器领域的优势，适配对空间紧凑性有严格要求的各类电子设备。
二、核心规格参数明细
该胶壳的关键参数明确了其应用边界，具体如下：
参数项 具体规格 总Pin数 24Pin（2排×12Pin/排） 针距（间距） 2.0mm（行业小型化标准） 排数/每排Pin数 2排，每排12个Pin位 连接形式 线对板、线对线通用 外观特性 黑色胶壳，无锁扣设计，无带翅 品牌型号 HRS ZE05-24DS-HU/R
三、结构设计特点解析
3.1 2mm间距高密度布局
相较于传统2.54mm间距连接器，2mm间距可使PCB占用面积减少约20%，完美适配小型化、便携化设备的空间需求，尤其适合集成度高的模块设计（如传感器阵列、多通道数据接口）。
3.2 无锁扣简化操作
无锁扣设计降低了插拔阻力，无需额外解锁动作即可完成连接/断开，适合对操作便捷性有需求的场景（如设备维护、快速组装），同时避免了锁扣结构带来的额外体积占用。
3.3 无带翅结构适配紧凑布局
无带翅设计避免了PCB上额外的安装孔位占用，可进一步优化PCB布局空间，同时简化生产工序（无需焊接带翅），适合追求设计简洁性的产品。
3.4 黑色胶壳实用特性
黑色胶壳耐脏性强，便于在复杂环境中识别连接器位置，且符合多数工业设备的外观设计习惯，降低视觉干扰。
四、电气与环境性能优势
HRS的工艺保障了该胶壳的可靠性能，核心表现如下：
- 接触可靠性：搭配品牌对应端子（如ZE05系列端子）时，接触电阻典型值<20mΩ，确保信号传输低损耗，避免信号衰减；
- 绝缘性能：采用耐高温绝缘塑料（如PA66），绝缘电阻>1000MΩ（DC500V测试），有效避免信号串扰；
- 耐电压能力：可承受AC500V（50/60Hz）1分钟无击穿，满足常规工业、消费电子的电压要求；
- 温度适应性：工作温度范围为-40℃~+85℃，覆盖工业级设备的环境需求，可稳定运行于高低温场景。
五、典型应用场景
基于24Pin的引脚数量与2mm间距的特性，该胶壳适用于以下场景：
- 小型工业设备：如微型PLC、传感器模块、数据采集卡（需多信号传输）；
- 便携式终端：如手持条码扫描器、工业级PDA（对体积敏感，需紧凑接口）；
- 消费电子周边：如小型无线路由器、智能家居控制节点（需多通道通信）；
- 车载子模块：如车载信息娱乐系统的小型传感器接口（低功耗、空间紧凑场景）。
六、选型与使用注意事项
- 端子匹配：必须搭配HRS ZE05系列对应端子（如ZE05-24SC-HU），确保引脚尺寸、接触力完全匹配，避免接触不良；
- 插拔寿命：常规插拔寿命≥500次，避免过度插拔（如频繁测试）影响接触可靠性；
- 焊接要求：无带翅设计需注意PCB焊盘间距（2mm）与布局，焊接时避免虚焊，建议采用回流焊工艺；
- 环境防护：该胶壳无IP防护等级，需避免直接接触液体、粉尘（可搭配外部防护壳提升防护性）。
以上概述覆盖了ZE05-24DS-HU/R的核心特性与应用场景，可作为选型、设计的参考依据。
