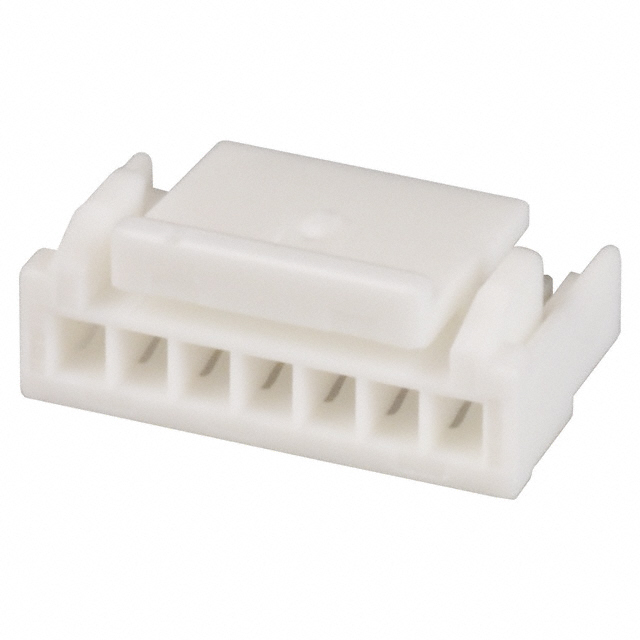

GHR-07V-S 线对板/线对线胶壳产品概述
GHR-07V-S是日本JST公司GH系列下的一款小型化连接胶壳，专为紧凑空间内的低电流信号/电源传输设计，凭借1.25mm间距、带锁扣结构及阻燃材料特性，广泛应用于消费电子、小型仪器及汽车辅助电子等领域，是轻量化设备内部连接的可靠选择。
一、产品核心定位与基本参数
GHR-07V-S定位于1排7PIN小型化线对板/线对线连接胶壳，核心参数清晰明确：
- 连接类型：线对板/线对线兼容
- 排数：1排
- 每排PIN数：7
- 间距：1.25mm（GH系列标准间距）
- 锁扣：带锁扣（防松脱设计）
- 翅片：不带翅（简化安装）
- 颜色：白色（便于装配识别）
- 品牌：JST（全球连接器头部厂商）
二、结构设计与材料特性
2.1 结构设计亮点
- 紧凑插孔布局：采用1x7P单排直插结构，1.25mm间距比常规2.54mm间距缩小50%，适配轻薄化产品的内部布线需求；
- 带锁扣防松：胶壳侧面集成弹性锁扣，插入针座后自动卡合，可抵抗振动、拉扯等外力（如汽车电子的行驶振动场景）；
- 无翅简化安装：未设置PCB固定翅片，仅需插入针座即可完成连接，无需额外焊接/卡扣，节省装配时间与PCB空间。
2.2 材料安全可靠
- 主体材料：选用PBT（聚对苯二甲酸丁二醇酯） 塑料，兼具优异机械强度、耐化学性与电绝缘性；
- 阻燃等级：符合UL94V-0 标准，离开火源10秒内自熄且无滴落物，满足电子设备安全规范。
三、电气性能与环境适应性
3.1 稳定电气性能
结合GH系列1.25mm间距连接器的通用参数，GHR-07V-S表现可靠：
- 额定电流：单针最大1A（AC/DC）；
- 额定电压：50V（AC/DC）；
- 接触电阻：≤20mΩ（配合JST针座接触端）；
- 绝缘电阻：≥1000MΩ（常态下）。
3.2 宽温环境适配
- 工作温度：-25℃~+85℃，覆盖冬季低温户外设备、夏季高温车载电子等场景；
- 耐湿性：40℃、95%RH高湿环境下可正常工作240小时，无绝缘下降或结构变形。
四、典型应用与选型优势
4.1 重点应用场景
- 消费电子：智能穿戴（智能手表内部排线）、蓝牙耳机电池与主板连接、小型家电（加湿器控制板）；
- 汽车电子：倒车雷达控制器、氛围灯模块的低电流信号连接；
- 小型仪器：手持万用表、便携式血糖仪的内部布线。
4.2 选型核心优势
- 小型化优势：1.25mm间距大幅节省设备空间，适配轻薄化设计趋势；
- 连接可靠：锁扣防松+PBT耐老化，长期使用无性能衰减；
- 安全合规：UL94V-0阻燃符合全球认证要求，降低产品准入门槛；
- 品牌保障：JST供应链稳定，产品一致性高，售后支持完善。
五、安装与维护说明
5.1 简单安装步骤
- 将JST同系列GHR针座焊接至PCB（确认型号匹配）；
- 把压接导线的GHR-07V-S对准针座插孔；
- 轻压胶壳至锁扣“咔嗒”卡合，完成连接。
5.2 维护注意事项
- 避免过度拉扯导线，防止锁扣变形；
- 清洁用干燥软布，勿用酒精等有机溶剂擦拭（腐蚀PBT）；
- 连接松动时检查锁扣，必要时更换胶壳。
总结：GHR-07V-S以小型化、高可靠、安全阻燃为核心优势，是紧凑空间内低电流连接的理想选择，可满足多领域设备的内部布线需求。
