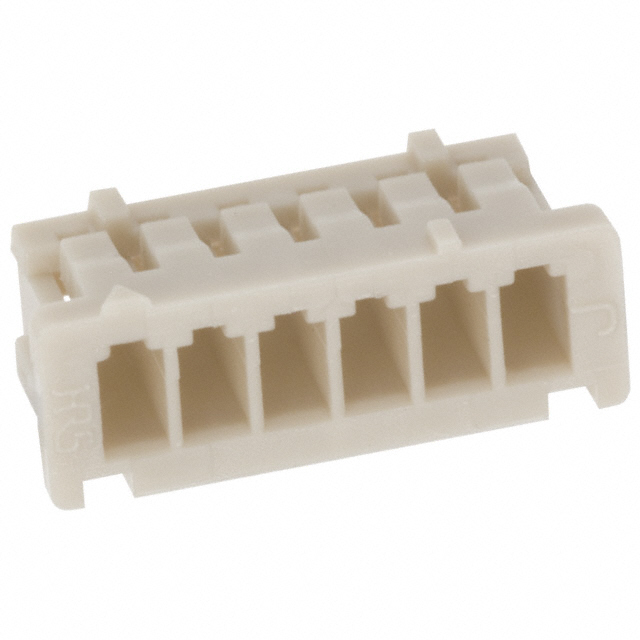

HRS DF13-6S-1.25C 线对板/线对线胶壳产品概述
一、产品核心参数与规格
HRS DF13-6S-1.25C是一款专为高密度布线设计的1.25mm间距胶壳，核心参数明确适配小体积设备需求：
- 结构规格：单排6PIN（1×6P）设计，排数1、每排针脚数6，无锁扣、无防呆翅；
- 尺寸参数：针距（间距）1.25mm，属于HRS DF13系列小间距连接器的标准配置；
- 外观特性：米色工程塑料胶壳，表面平整易识别；
- 品牌与批次：品牌为HRS（广濑电机），型号DF13-6S-1.25C，批次为22+（2022年及以后生产，符合最新环保标准）。
该胶壳需搭配DF13系列对应端子（如DF13-2828SC母端子）使用，实现导线与电路板的可靠连接。
二、设计特点与核心优势
- 小间距高密度：1.25mm针距比传统2.0mm间距连接器体积缩小约30%，可有效降低设备内部布线空间占用，适配智能穿戴、小型工业模块等轻薄化产品；
- 接触可靠性：胶壳与端子采用高精度配合设计，端子插入后定位精准；HRS特有的端子冲压工艺保证接触力均匀（典型值≥0.5N），接触电阻稳定（≤20mΩ），减少信号传输损耗；
- 宽温适应性：采用耐高温LCP（液晶聚合物）或PA66工程塑料，工作温度范围覆盖-40℃至+85℃，可满足工业控制、车载电子等宽温场景需求；
- 装配便捷性：无锁扣设计简化端子插入/拔出操作，适合自动化装配线快速生产；胶壳边缘无多余结构，便于人工或机器定位。
三、典型应用场景
DF13-6S-1.25C因小间距、高可靠性特点，广泛应用于以下领域：
- 消费电子：智能手机/平板的内部排线（电池、摄像头与主板连接）、智能手表/手环的传感器模块连接；
- 工业控制：小型PLC的I/O接口、温度/压力传感器的线对板连接；
- 汽车电子：车载小功率设备（仪表盘背光、车内温湿度传感器）的内部布线；
- 医疗设备：便携式监护仪、血糖检测仪等小型医疗仪器的信号传输连接。
四、选型与使用注意事项
- 端子匹配：需搭配HRS DF13系列端子，推荐适配端子为DF13-2828SC（母端子），线径适配AWG28-30（0.08-0.12mm²）；
- 压接工具：需使用HRS专用压接钳（如DF13系列压接钳），保证压接拉力≥10N（符合行业标准）；
- 存储条件：未使用胶壳需存于常温（15-35℃）、干燥（相对湿度≤60%）、无阳光直射环境，避免塑料老化；
- 装配提醒：无防呆翅设计，需注意端子插入方向（端子凸起侧对应胶壳卡槽），避免反向装配导致接触不良；
- 环保合规：批次22+符合RoHS 2.0及REACH法规，无铅、镉、汞等有害物质。
五、封装与包装信息
DF13-6S-1.25C的封装型号为HRS DF13-6S-1.25C，批次22+。产品通常采用卷装或盘装形式，每盘数量为1000个，适配SMT自动化产线快速上料，也可满足小批量手工装配需求。
该产品凭借小间距、高可靠性与宽温适应性，成为消费电子、工业控制等领域小型化设备的优选胶壳方案。
