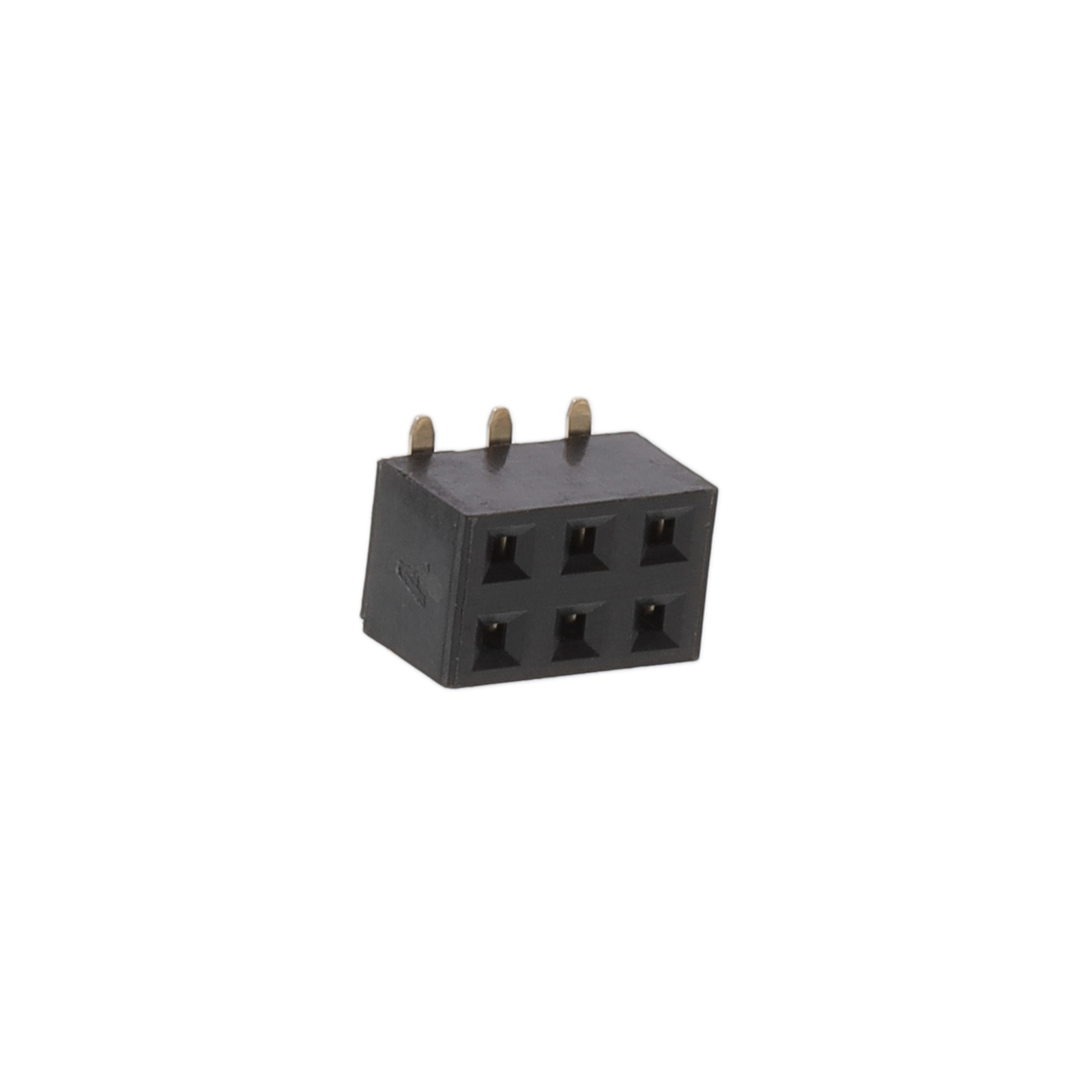

BG120-06-A-0-N-D 连接器产品概述

一、产品基本定位

BG120-06-A-0-N-D是GCT品牌推出的通用型双排母座连接器，采用2.54mm行业标准间距，支持立贴式（SMT）表面贴装，总孔位数6P（2排×3孔/排）。该产品聚焦中小功率信号与电流传输，适配同间距公座，可兼容多数行业标准接口，覆盖消费电子、工业控制等多领域设备的内部连接需求。

二、核心参数详细说明

1. 结构与尺寸

• 间距/行距：2.54mm（0.1英寸），符合电子行业通用规范，兼容性强；
• 排数/孔位：双排设计，总孔位6P（2排×3孔/排），紧凑布局实现多路连接；
• 塑高：5mm，连接器主体高度低，节省PCB垂直空间，适配小型化设备；
• 插孔方向：顶部（垂直于PCB板面），立贴后便于公座垂直插拔，操作便捷。

2. 电气性能

• 额定电流：单Pin额定电流3A，满足小功率设备的电流传输需求；
• 触头镀层：镀金（金），低接触电阻（通常<20mΩ），抗氧化、耐腐蚀，提升长期稳定性。

3. 环境与安装

• 工作温度：-40℃~+105℃，覆盖民用、工业场景的温度范围；
• 安装方式：立贴（SMT），表面贴装无需PCB钻孔，适配自动化生产，降低工艺成本。

三、设计优势解析

1. 标准间距兼容性

2.54mm是电子行业最常用的连接器间距之一，BG120-06-A-0-N-D可直接匹配市场上同间距、双排6P的公座产品，无需额外定制接口，大幅降低系统设计与采购成本。

2. SMT立贴效率优势

表面贴装工艺减少了PCB钻孔工序，提升生产自动化程度；立贴设计将连接器垂直于PCB，节省水平空间，适合高密度布局的小型设备（如便携式电子、小型工业模块）。

3. 镀金触头可靠性

金镀层相比镀锡、镀银更抗氧化，长期使用不会因氧化导致接触电阻增大；插拔寿命可达500次以上（GCT常规镀金连接器性能），适合需要反复插拔或长期稳定运行的场景。

4. 紧凑尺寸适配小型化

塑高仅5mm，双排6P布局在有限空间内实现6路连接，可满足小型家电、智能穿戴等设备的内部紧凑连接需求，避免占用过多PCB面积。

四、典型应用场景

1. 消费电子领域

• 小型家电：加湿器、智能插座、小型风扇的内部电源与信号连接；
• 便携式设备：蓝牙音箱、移动电源、智能手环的模块间连接。

2. 工业控制领域

• 小型PLC、传感器模块、IO接口板的信号传输与小功率供电；
• 工业机器人辅助模块、小型仪器仪表的内部连接。

3. 通信设备领域

• 路由器、交换机的辅助接口（如状态指示灯、扩展模块）连接；
• 小型基站、无线AP的内部电源与信号连接。

4. 汽车电子领域（部分场景）

• 车载仪表盘传感器、中控辅助接口（如USB扩展、蓝牙模块）的内部连接（参数温区可覆盖，需结合实际认证需求）。

五、可靠性与环境适应性

1. 宽温区稳定性

工作温度-40℃~+105℃，低温环境下塑壳不脆化、触头不结冰；高温环境下不变形、镀层不脱落，满足极端气候场景需求。

2. 耐环境性能

镀金触头耐腐蚀，可抵抗潮湿、盐雾环境（符合GCT常规耐盐雾测试标准），适合户外设备或高湿度工业环境。

3. 抗振动性能

塑壳采用耐高温工程塑料（如PBT），结构稳定；触头与塑壳结合紧密，可抵抗中等振动（符合IEC 60068-2-6振动测试标准），适合移动设备或工业振动场景。

六、安装与使用注意事项

1. 贴装工艺要求

• 回流焊温度曲线：峰值温度240℃~260℃，时间≤30秒，避免过温损坏塑壳；
• 贴装精度：需保证连接器与PCB焊盘对齐，避免偏移导致虚焊。

2. 公座匹配建议

优先选择GCT同系列或同规格2.54mm间距、双排6P公座，确保插孔与触头尺寸匹配，避免插拔卡滞或接触不良。

3. 电流与线径匹配

单Pin额定电流3A，若多Pin同时传输电流，需根据总电流选择合适线径（如6P全用则总电流≤18A，线径建议≥1.5mm²）。

4. 存储要求

未开封产品存储温度-20℃~+40℃，湿度≤60%；开封后建议1个月内使用完毕，避免长期暴露在潮湿环境中。

BG120-06-A-0-N-D凭借标准兼容、紧凑可靠的特性，成为中小功率连接场景的高性价比选择，可满足多数设备的内部连接需求。
