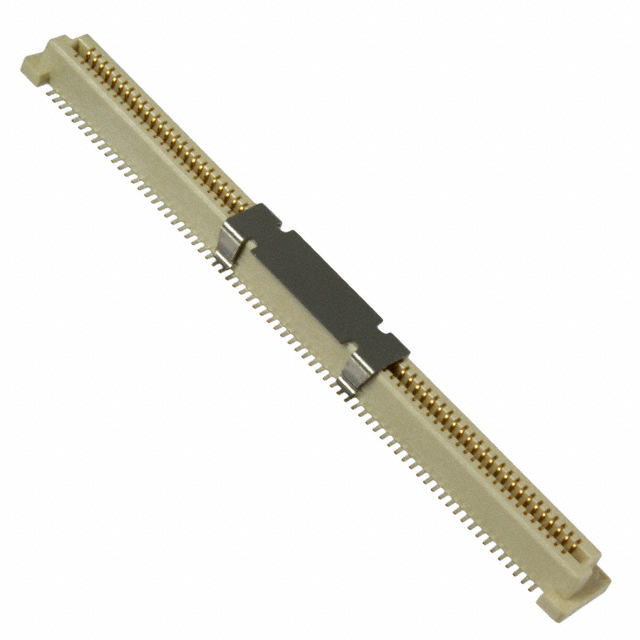

5177985-6 产品概述
一、主要参数
- 型号：5177985-6（TE Connectivity）
- 类型：连接器 — 母座（CONN RCPT）
- 引脚数：140P，双列
- 间距：0.8 mm（P=0.8mm）
- 安装方式：立贴（垂直 SMD）
- 额定电流：500 mA / 针
- 额定电压：100 V
- 触头镀层：金
- 工作温度：-40 ℃ ~ +125 ℃
- 封装形式：SMD，适合表面贴装及回流工艺
二、产品特点
5177985-6 为 TE Connectivity 出品的高密度双排母座，0.8 mm 的间距在小间距互连中常见，能实现较高的引脚密度与较小的占板面积。金属触点采用镀金处理，改善接触可靠性与耐腐蚀性，适合需要低接触电阻、长期稳定连接的场合。立贴 SMD 结构方便自动贴装与回流焊接，提高生产效率并利于批量制造。
三、典型应用场景
- 服务器、网络通信设备的内部信号与低功率电源互连
- 工业控制与自动化模块的高密度 I/O 接口
- 测试测量板、背板/子板连接
- 医疗电子与消费类电子的模块间连接（注意符合行业卫生和可靠性要求）
四、PCB 与工艺建议
- 推荐使用制造商提供的 PCB 封装与焊盘布局以保证焊接质量与机械强度。
- 贴装与回流时遵循无铅回流或 IPC/JEDEC 标准回流曲线，保证焊点可靠性；若有特殊应力（如大面积铜箔或厚板），需调整焊膏量与回流参数。
- 贴装定位要确保立贴垂直度，避免焊接后倾斜或不良接触；焊膏模板建议根据引脚密度优化开口尺寸以防止短路或空焊。
- 焊接后建议进行目视或 X-ray 检查，关键应用可增加功能测试与振动/温湿度筛选。
五、可靠性与使用注意
- 镀金触点在多次插拔和长期服役中具备良好抗氧化性能，但仍建议在额定电流与电压范围内使用，并考虑适当余量。
- 环境温度范围 -40 ~ +125 ℃ 适合大多数工业与通信场景；极端环境或高功率应用需做热仿真与降额设计。
- 清洗时注意选用与金属触点兼容的清洗剂，避免腐蚀或残留影响接触可靠性。
- 在设计原理图与布板时，考虑接地与电源退耦，减少噪声和串扰，尤其在高速信号邻近密集引脚时。
六、配套与采购建议
- 选型时应参考 TE Connectivity 的完整数据手册获取详细的机械尺寸、焊盘建议、回流曲线和额定寿命（插拔循环次数等）。
- 采购与替代时关注镀层、引脚数、间距与安装形式一致，必要时与 TE 或授权经销商确认兼容的公端/插头配套件。
- 对于批量生产，建议先进行小批样品验证，包括焊接可靠性、机械强度和电气性能测试，确保与目标工艺和使用环境匹配。
