TE Connectivity 1-111196-9 产品概述
一、概述

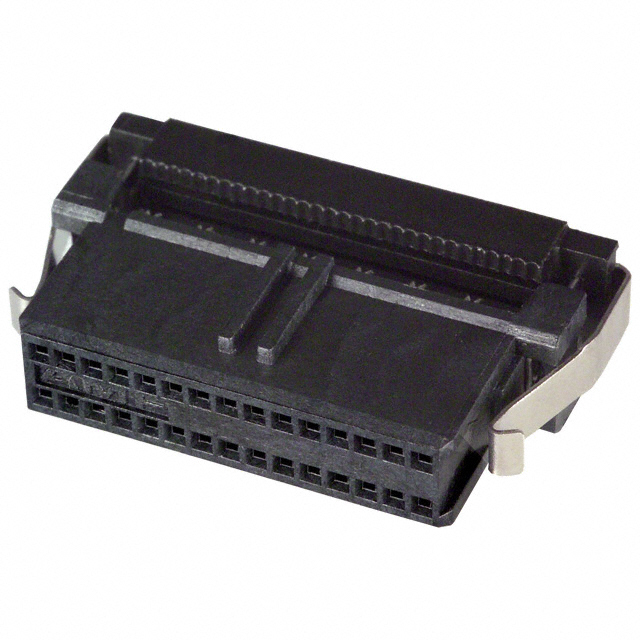

TE Connectivity（美国泰科）型号 1-111196-9 是一款面向 IDC（绝缘位移连接）线缆连接的受座（Receptacle），描述标识为 CONN RCPT 30P IDC 30-32AWG GOLD。该件为 30 针双排受座，适配 30–32 AWG 的导线，通过绝缘位移方式完成终端连接，触头表面镀金以提高接触可靠性与抗腐蚀能力。适用于需要紧凑封装、高可靠性和方便批量装配的线对板或板对线连接场合。
主要基础参数汇总
- 间距（单针节距）：1.27 mm
- 行距（双排间距）：2.54 mm
- 排数：2（通常为 2 × 15 排布）
- 触头镀层：金（Gold）
- 线规适配：30–32 AWG（适用于细导线的 IDC）
二、结构与工作原理
该受座采用典型的 IDC 结构设计：当预制的多芯扁平排线或单根导线按规范位置压入时，受座的金属触舌会切穿导线绝缘层，实现与导体的电接触，无需剥皮或焊接。双排 1.27 mm 的针距提供高密度的连接能力，而 2.54 mm 的排距则保持了行间的机械与电气隔离，便于插拔、检测与外壳设计。
触头采用镀金处理，能在低电流、低电压的信号传输场景中提供稳定、低阻抗的接触界面，金层同时提高抗氧化性能，利于长期可靠性与多次插拔寿命。
三、核心特性
- 高密度排列：1.27 mm 针距使得在有限 PCB 面积上实现更多触点，适合小型化设备。
- 双排设计：2 × 15 的排列方式既节省空间又便于线缆布线和机械固定。
- IDC 终端：快速、可靠的批量装配方式，适合流水线加工和现场快速配线。
- 触头镀金：提高接触可靠性、抗氧化性与信号完整性，适合低电平信号连接。
- 适配线规：专为 30–32 AWG 的细线设计，保持良好机械保持力与电连接性能。
四、应用场景
1-111196-9 常用于需紧凑、高密度、可靠信号连接的场合，例如：
- 通信设备与网络终端（内部信号线对接）
- 仪器仪表、测试测量设备的模块互联
- 计算平台内板对线或板对板的信号分配接口
- 医疗电子、消费电子的内部线缆连接
- 工业控制器、自动化设备中的低压信号链路
五、选型与兼容性建议
- 与受座配套的线缆类型应采用符合 30–32 AWG 规格的扁平排线或多芯线；若使用多芯单根线，应确认导线绝缘材料与 IDC 触舌兼容。
- 选择匹配的公头/针座（header）或对应的插件组件时，应确认针脚排数、针距、形状、安装方式（直插/直立/右角）及定位孔与 PCB 孔距一致。
- 若环境存在潮湿或强腐蚀介质，需评估是否需要额外密封或选用更高防护等级的连接器方案；该受座主要针对内部或受控环境。
六、装配与使用注意事项
- 使用专用 IDC 压接工具或与 TE 建议同类工具进行压接，避免手工压接造成触点损伤或接触不良。
- 装配前确认线束排列顺序和方向，避免压接后出现错位或短路。
- 压接力与导线规格匹配，过大力可能损伤触点或压扁导线，过小力可能导致接触不良。
- 触头虽然镀金，但仍需避免长期暴露在腐蚀性气体中；定期检查插拔状态及接触电阻变化。
七、可靠性与性能要点
- 镀金触头在低电流应用中表现出色，可降低接触电阻并提高插拔循环寿命。
- IDC 连接的机械强度与插拔次数受材料、压接工艺影响较大，规范化装配可保证长期可靠性。
- 双排、细间距设计对 EMI/信号串扰有一定要求，必要时在布线与外壳设计上采取屏蔽或接地措施以保证信号完整性。
八、采购与替代建议
- 采购时请核对完整料号（1-111196-9）、针数、排数、镀层、线规范围以及是否带有锁扣或导向结构等细项，避免因版本差异造成不兼容。
- 若需寻找替代件，应匹配：1.27 mm 针距、2.54 mm 行距、2 排、30 针、IDC 适配 30–32 AWG、触头镀金的连接器，并优先选择同类工业品牌或 TE 的配套产品以保证机械与电气兼容。
总结：TE Connectivity 1-111196-9 为一款适用于微间距、高密度信号连接的 IDC 受座，凭借 1.27 mm 的紧凑针距、2 排布局与镀金触头，适合多种内部连线和模块互联场景。在选型与装配过程中，建议严格按照线规、压接工具和配对部件的要求执行，以确保连接器的长期稳定性与可靠性。
