681M7W2203L001
图片源于供应商或网络,实物可能存在差异,请以实物为准

681M7W2203L001

购买数量

总价金额： ￥ 0


样品申购


收藏

推荐替代

查看更多 >
暂无推荐
NorComp Inc.

品牌:

NorComp Inc.

型号:

681M7W2203L001

编号:

D8879276

包装:

托盘

批号:

-

封装:

-

描述:

CONN D-SUB RCPT 7POS PNL MT SLDR

数据手册
  • 产品参数
  • 数据手册PDF

详细描述：7（5 + 2 电源） 位 D-Sub，组合式 插座，母型插口 连接器


产品参数

产品属性 属性值
介电材料 聚对苯二甲酸丁二酯（PBT）
侵入防护 -
倒退间距 -
制造商 NorComp Inc.
包装 托盘
基本产品编号 681M7W2
外壳尺寸，连接器布局 2（DA，A）- 7W2
外壳材料，表面处理 钢，镀镍
安装类型 面板安装，通孔
工作温度 -55°C ~ 125°C
排数 2
材料可燃性等级 UL94 V-0
法兰特征 体座、外壳（无螺纹）
特性 -
端接 焊接
系列 Power-D 681M
线规 -
触头外形 机制
触头材料 铜合金
触头类型 信号和电源
触头表面处理 镀金
触头表面处理厚度 闪存
连接器样式 D-Sub，组合式
连接器类型 插座，母型插口
针位数 7（5 + 2 电源）
零件状态 在售
颜色 黑色
额定电压 -
额定电流（安培） 5A，40A

PDF描述： 7（5 + 2 电源） 位 D-Sub，组合式 插座，母型插口 连接器

产品概述

681M7W2203L001 产品概述

一、产品简介

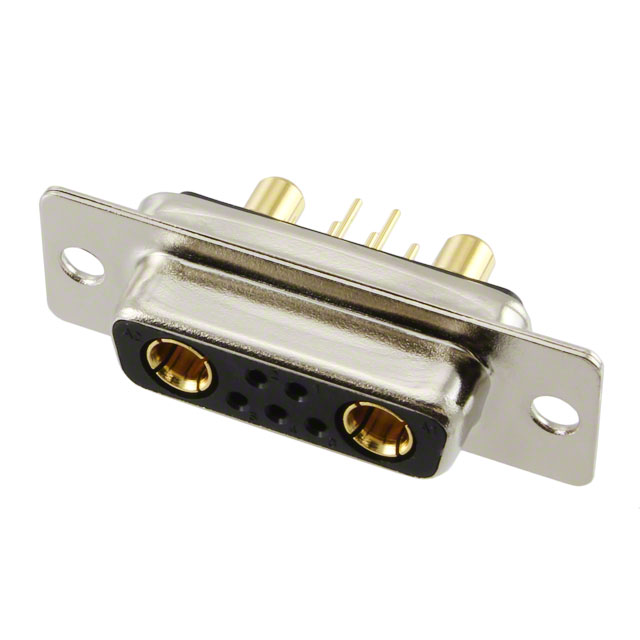

681M7W2203L001（7W2 FEMALE VERT MACHINED 40 AMP）由 NorComp Inc. 提供，是一款面板安装的双排（2排）垂直母端子连接器。机器加工（machined）触点设计，单接点额定电流可达40A，适用于需要高电流承载与可靠接触的应用，工作温度范围宽（-55℃至+125℃），可在恶劣环境下长期稳定工作。

二、主要参数与特性

  • 性能概览：母端、面板安装、垂直安装方向、2排布局。
  • 电气：信号脚额定电流40A，低接触电阻，适合高电流或电源传输。
  • 环境：工作温度 -55℃ ~ +125℃，耐热耐寒性能良好。
  • 结构：机加工触点提高导电性与寿命，适合高插拔次数与振动环境。

三、机械与材料特点

机加工触点通常采用高导电性金属（如黄铜或铜合金）并作表面处理以改善导电与抗腐蚀性；面板安装结构提供可靠的机械支撑与定位。具体终端处理（压接、焊接或PCB引脚）和表面镀层请参照厂方数据表确认。

四、典型应用场景

适用于工业电源分配、通信基站、地面设备、运输与轨道交通、军事与航天设备、UPS/电池系统等需要高电流和高可靠性的场合。

五、安装、使用与维护建议

  • 安装前确认面板开孔尺寸与配对端子型号；紧固件和扭矩应遵循厂方说明。
  • 对于40A电流等级，选择匹配的导线截面积并做好焊接或压接处理（常见需参考AWG或mm²规格）。
  • 在高温或长时间满载情况下考虑电流降额与散热。
  • 定期检查接触点是否氧化、紧固件是否松动，必要时清洁或更换触点。

六、选型与注意事项

在选购时核实完整料号与终端形式、是否带密封或屏蔽选项、以及与配套插头的兼容性。对于关键应用，建议获取 NorComp 官方规格书与机械图并在样机上验证电气与热性能。
